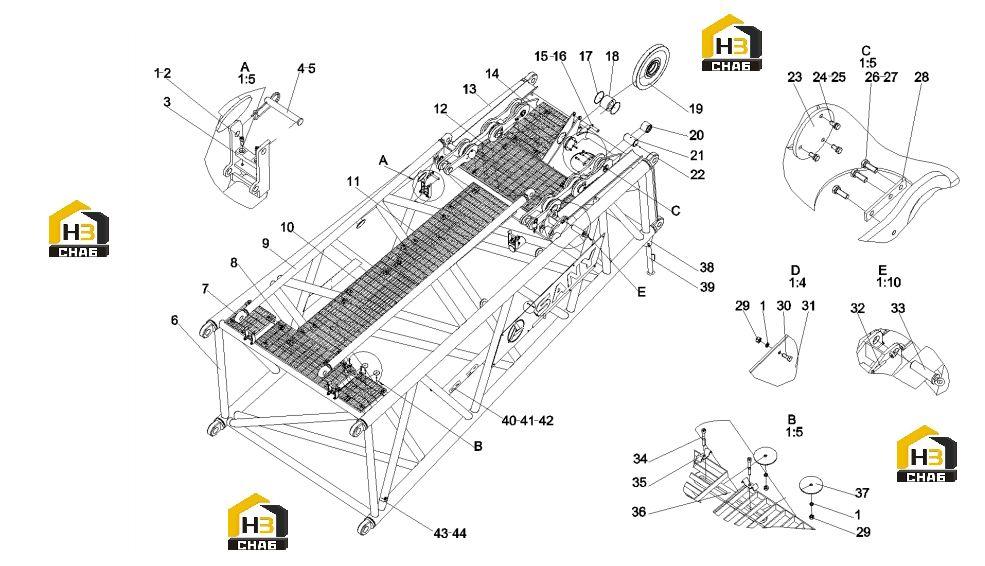

Секция верхняя основной стрелы 21013575

Каталожный номер:A210401000017

Комплект:48

Примечание:8GB93

№ на схеме:2

Наименование:screw

Каталожный номер:A210204000162

Комплект:8

Примечание:M8x25GB70.1

№ на схеме:3

Наименование:Nylon pad

Каталожный номер:10125082

Комплект:4

Примечание:

№ на схеме:4

Каталожный номер:10115369

Комплект:4

Примечание:

№ на схеме:5

Наименование:Pin pin

Каталожный номер:21011762

Комплект:6

Примечание:

№ на схеме:6

Наименование:Adjustable frame

Каталожный номер:21013590

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:21013581

Комплект:2

Примечание:

№ на схеме:8

Каталожный номер:21013582

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pull tube

Каталожный номер:21013646

Комплект:2

Примечание:

№ на схеме:10

Каталожный номер:21013580

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:21013579

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:21013584

Комплект:1

Примечание:

№ на схеме:13

Наименование:Welding diagram of the upper arm pad column of the main arm

Каталожный номер:10667294

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:21013585

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin pin

Каталожный номер:21011761

Комплект:6

Примечание:

№ на схеме:16

Каталожный номер:10136423

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spacer

Каталожный номер:21013589

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pulley shaft

Каталожный номер:21013578

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nylon pulley assembly

Каталожный номер:21012281

Комплект:1

Примечание:

№ на схеме:20

Наименование:Copper sleeve

Каталожный номер:21013587

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin shaft

Каталожный номер:21013588

Комплект:2

Примечание:

№ на схеме:22

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:23

Наименование:Cover plate

Каталожный номер:21013577

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt grade

Каталожный номер:A210111000101

Комплект:6

Примечание:M12x25GB5783 10.9

№ на схеме:25

Каталожный номер:A210401000002

Комплект:6

Примечание:12GB93

№ на схеме:26

Наименование:Bolt grade

Каталожный номер:A210111000106

Комплект:6

Примечание:M16x45GB5783 10.9

№ на схеме:27

Каталожный номер:A210401000004

Комплект:6

Примечание:16GB93

№ на схеме:28

Наименование:Card board

Каталожный номер:21013586

Комплект:2

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:A210314000008

Комплект:40

Примечание:M8GB6184

№ на схеме:30

Наименование:bolt

Каталожный номер:A210111000089

Комплект:12

Примечание:M8x20GB5783

№ на схеме:31

Наименование:Tons of VI signs

Каталожный номер:10136579

Комплект:1

Примечание:400

№ на схеме:32

Каталожный номер:10136420

Комплект:2

Примечание:

№ на схеме:33

Каталожный номер:21013651

Комплект:2

Примечание:

№ на схеме:34

Наименование:screw

Каталожный номер:A210204000151

Комплект:32

Примечание:M8x70GB70.1

№ на схеме:35

Наименование:Upper clip

Каталожный номер:21031264

Комплект:32

Примечание:

№ на схеме:36

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:6

Примечание:

№ на схеме:37

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:32

Примечание:

№ на схеме:38

Каталожный номер:10115369

Комплект:4

Примечание:

№ на схеме:39

Наименование:Support foot

Каталожный номер:10227169

Комплект:2

Примечание:

№ на схеме:40

Наименование:bolt

Каталожный номер:A210111000080

Комплект:18

Примечание:M6x20GB5783

№ на схеме:41
