Секция стрелы 12m(в) 21013706

← Секция стрелы 12m(а) 21013567 Секция стрелы 12m(с) 21013707 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

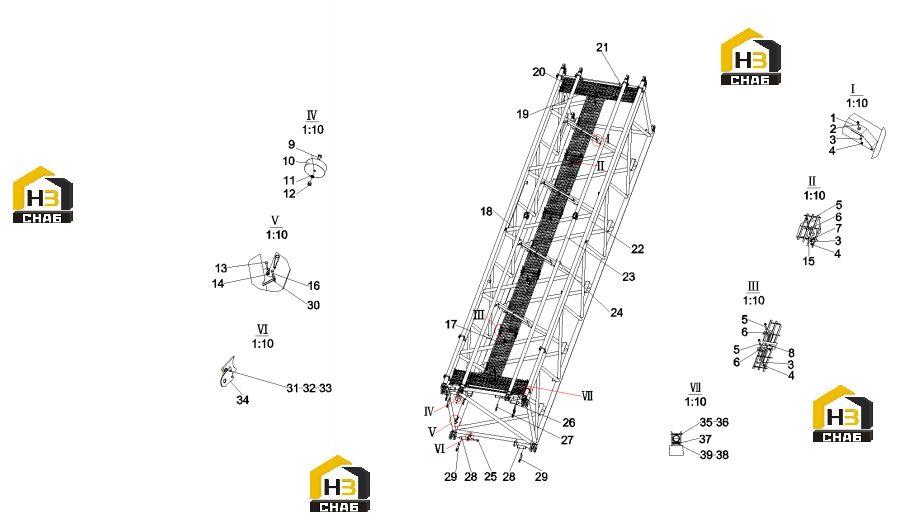

№ на схеме:1

Наименование:Wear-resistant plate

Каталожный номер:21011895

Комплект:4

Примечание:

№ на схеме:2

Наименование:screw

Каталожный номер:A210204000164

Комплект:8

Примечание:M8x30GB70.1

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000017

Комплект:78

Примечание:8GB93

№ на схеме:4

Наименование:nut

Каталожный номер:A210314000008

Комплект:78

Примечание:M8GB6184

№ на схеме:5

Наименование:screw

Каталожный номер:A210204000170

Комплект:70

Примечание:M8x50GB70.1

№ на схеме:6

Наименование:Upper clip

Каталожный номер:21031264

Комплект:70

Примечание:

№ на схеме:7

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:70

Примечание:

№ на схеме:8

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:16

Примечание:

№ на схеме:9

Наименование:Bolt grade

Каталожный номер:A210110000324

Комплект:1

Примечание:M16x65GB5782 10.9

№ на схеме:10

Наименование:Anti-collision pad

Каталожный номер:21013547

Комплект:1

Примечание:Q400.62-2

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000004

Комплект:1

Примечание:16GB93

№ на схеме:12

Наименование:nut

Каталожный номер:A210307000028

Комплект:1

Примечание:M16GB6170 10

№ на схеме:13

Наименование:Bolt grade

Каталожный номер:21005186

Комплект:1

Примечание:M10x40GB5783 10.9

№ на схеме:14

Наименование:Nut grade

Каталожный номер:A210307000036

Комплект:1

Примечание:M10GB6170 10

№ на схеме:15

Наименование:Fixed plate

Каталожный номер:21022412

Комплект:22

Примечание:

№ на схеме:16

Наименование:pin

Каталожный номер:10124817

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steel grating

Каталожный номер:21013568

Комплект:5

Примечание:

№ на схеме:18

Наименование:Boom structure

Каталожный номер:10135619

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel grating

Каталожный номер:21013527

Комплект:2

Примечание:

№ на схеме:20

Наименование:Steel grating

Каталожный номер:21013526

Комплект:4

Примечание:

№ на схеме:21

Наименование:Guide plate

Каталожный номер:21011896

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pull tube

Каталожный номер:21011905

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pull tube

Каталожный номер:21013793

Комплект:2

Примечание:

№ на схеме:24

Наименование:Cushion

Каталожный номер:21022414

Комплект:4

Примечание:

№ на схеме:25

Наименование:screw

Каталожный номер:21013408

Комплект:4

Примечание:

№ на схеме:26

Наименование:pin

Каталожный номер:10138496

Комплект:4

Примечание:

№ на схеме:27

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:28

Наименование:kingpin

Каталожный номер:21011893

Комплект:4

Примечание:

№ на схеме:29

Наименование:Pin pin

Каталожный номер:21012139

Комплект:4

Примечание:

№ на схеме:30

Наименование:Lifting chain

Каталожный номер:21013923

Комплект:1

Примечание:

№ на схеме:31

Наименование:bolt

Каталожный номер:A210111000203

Комплект:8

Примечание:M12x35GB5783 10.9

№ на схеме:32

Наименование:nut

Каталожный номер:A210307000031

Комплект:8

Примечание:M12GB6170 10

№ на схеме:33

Наименование:washer

Каталожный номер:A210401000002

Комплект:8

Примечание:12GB93

№ на схеме:34

Наименование:Connect the board

Каталожный номер:21011892

Комплект:4

Примечание:

№ на схеме:35

Наименование:Pin pin

Каталожный номер:21011762

Комплект:10

Примечание:

№ на схеме:36

Наименование:pin

Каталожный номер:10115369

Комплект:10

Примечание:

№ на схеме:37

Наименование:Nylon pad

Каталожный номер:10125082

Комплект:10

Примечание:

№ на схеме:38

Наименование:screw

Каталожный номер:A210204000162

Комплект:20

Примечание:M8x25GB70.1

№ на схеме:39

Наименование:washer

Каталожный номер:A210405000007

Комплект:20

Примечание:8GB97.1
