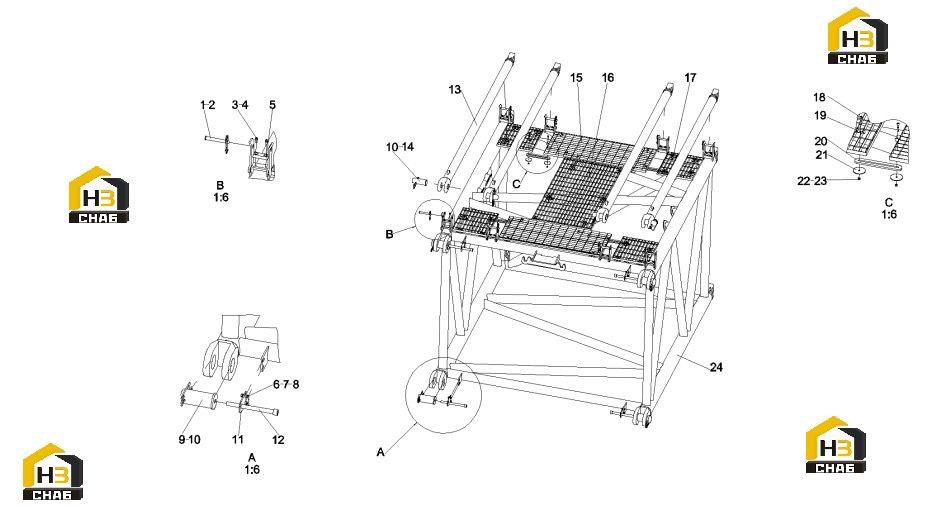

Секция промежуточной стрелы 3m 21013524

← Противовес 21025502 Секция стрелы 12m(а) 21013567 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin pin

Каталожный номер:21011762

Комплект:8

Примечание:

№ на схеме:2

Наименование:pin

Каталожный номер:10115369

Комплект:8

Примечание:

№ на схеме:3

Наименование:screw

Каталожный номер:A210204000162

Комплект:16

Примечание:M8x25GB70.1

№ на схеме:4

Наименование:washer

Каталожный номер:A210405000007

Комплект:16

Примечание:8GB97.1

№ на схеме:5

Наименование:Nylon pad

Каталожный номер:10125082

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt grade

Каталожный номер:A210111000203

Комплект:8

Примечание:M12x35GB5783 10.9

№ на схеме:7

Наименование:washer

Каталожный номер:A210401000002

Комплект:8

Примечание:12GB93

№ на схеме:8

Наименование:Nut grade

Каталожный номер:A210307000031

Комплект:8

Примечание:M12GB6170 10

№ на схеме:9

Наименование:kingpin

Каталожный номер:21011893

Комплект:4

Примечание:

№ на схеме:10

Наименование:Pin pin

Каталожный номер:21012138

Комплект:8

Примечание:

№ на схеме:11

Наименование:Connect the board

Каталожный номер:21011892

Комплект:4

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:21013408

Комплект:4

Примечание:

№ на схеме:13

Наименование:Pull tube

Каталожный номер:21013542

Комплект:4

Примечание:

№ на схеме:14

Наименование:pin

Каталожный номер:10138496

Комплект:4

Примечание:

№ на схеме:15

Наименование:Steel grating

Каталожный номер:21013527

Комплект:2

Примечание:

№ на схеме:16

Наименование:Steel grating

Каталожный номер:21013525

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steel grating

Каталожный номер:21013526

Комплект:4

Примечание:

№ на схеме:18

Наименование:screw

Каталожный номер:A210204000170

Комплект:38

Примечание:M8x50GB70.1

№ на схеме:19

Наименование:Upper clip

Каталожный номер:21031264

Комплект:36

Примечание:

№ на схеме:20

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:6

Примечание:

№ на схеме:21

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:38

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210401000017

Комплект:38

Примечание:8GB93

№ на схеме:23

Наименование:nut

Каталожный номер:A210314000008

Комплект:38

Примечание:M8GB6184

№ на схеме:24

Наименование:Boom structure

Каталожный номер:21013528

Комплект:1

Примечание:
