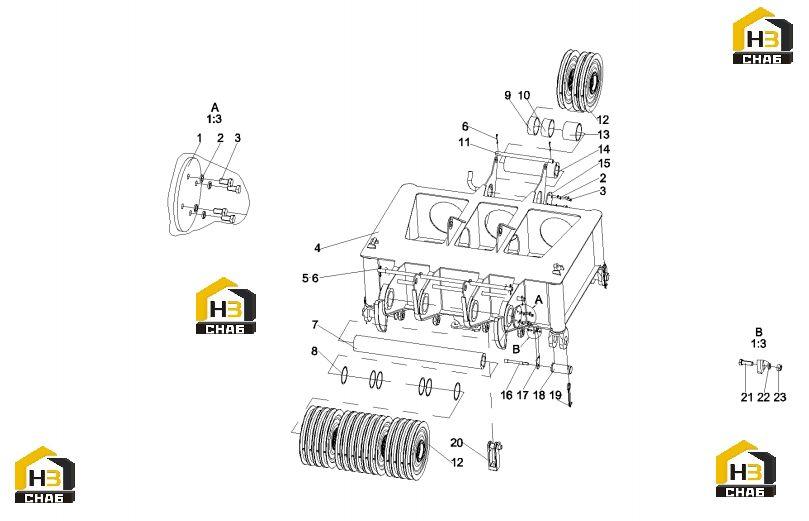

Лебедка 250t 21013652

← Блок шкивов 21012945 Узел шкива на гуське 21013323 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connect the board

Каталожный номер:21014272

Комплект:2

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000004

Комплект:16

Примечание:16GB93

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000263

Комплект:16

Примечание:M16x30GB5783 10.9

№ на схеме:4

Наименование:Price head structure frame

Каталожный номер:21014279

Комплект:1

Примечание:250

№ на схеме:5

Наименование:Retaining rope tube

Каталожный номер:21014270

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pin pin

Каталожный номер:21011761

Комплект:6

Примечание:

№ на схеме:7

Наименование:Pulley shaft

Каталожный номер:21014271

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spacer

Каталожный номер:21014306

Комплект:6

Примечание:

№ на схеме:9

Наименование:Fixed-distance tube

Каталожный номер:21014273

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fixed-distance tube

Каталожный номер:21014274

Комплект:1

Примечание:

№ на схеме:11

Наименование:Retaining rope tube

Каталожный номер:21014277

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nylon pulley assembly

Каталожный номер:21012281

Комплект:17

Примечание:

№ на схеме:13

Наименование:Fixed-distance tube

Каталожный номер:21014275

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pulley shaft

Каталожный номер:21014276

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover plate

Каталожный номер:21014278

Комплект:2

Примечание:

№ на схеме:16

Наименование:screw

Каталожный номер:21013386

Комплект:4

Примечание:M24x230 10.9

№ на схеме:17

Наименование:Connect the board

Каталожный номер:21011892

Комплект:4

Примечание:

№ на схеме:18

Наименование:kingpin

Каталожный номер:21011893

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pin pin

Каталожный номер:21012139

Комплект:4

Примечание:

№ на схеме:20

Наименование:Falford quick connection Cable Section

Каталожный номер:21012156

Комплект:2

Примечание:0322A026 23-26

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:M12x35GB5783 10.9

№ на схеме:22

Наименование:washer

Каталожный номер:A210401000002

Комплект:8

Примечание:12GB93

№ на схеме:23

Наименование:nut

Каталожный номер:A210307000031

Комплект:4

Примечание:M12GB6170 1
