Каток поддерживающий 10658814

← Соединение башмаков гусениц 10107401 Редуктор бортовой q400c.1(a).4 10107402 →

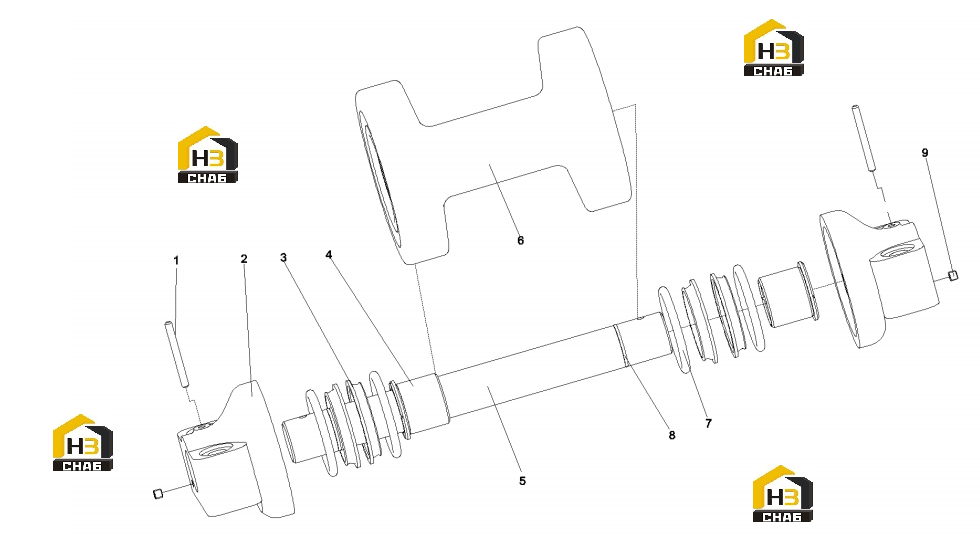

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:pin

Каталожный номер:21006387

Комплект:2

Примечание:

№ на схеме:2

Наименование:End cap

Каталожный номер:10658810

Комплект:2

Примечание:

№ на схеме:3

Наименование:Floating seal ring

Каталожный номер:60007093

Комплект:4

Примечание:100x80x15JB8293.1

№ на схеме:4

Наименование:Bushing

Каталожный номер:10658812

Комплект:2

Примечание:

№ на схеме:5

Наименование:axis

Каталожный номер:10658813

Комплект:1

Примечание:

№ на схеме:6

Наименование:Support wheel

Каталожный номер:10658811

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60007092

Комплект:4

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60007094

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw plug

Каталожный номер:A210342000002

Комплект:2

Примечание:R1/8(JB/ZQ4446)
