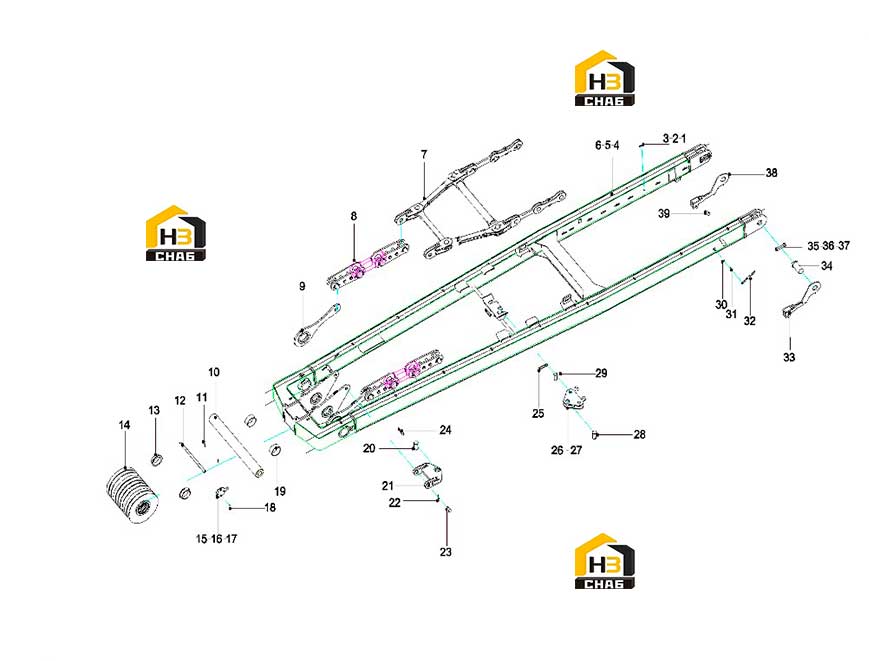

Узел главной подъемной мачты 12227229

← Стопорная пластина q300we.41(a).2 11499936 Система электрическая подъемной мачты 12096450 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:28

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:A210111000078

Комплект:28

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000006

Комплект:28

Примечание:

№ на схеме:4

Наименование:[A] Mast welding body

Каталожный номер:12227236

Комплект:1

Примечание:

№ на схеме:5

Наименование:Main luffing mast electrical

Каталожный номер:12096450

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hydraulic system of main luffing mast

Каталожный номер:12226414

Комплект:1

Примечание:

№ на схеме:7

Наименование:[A] Pull plate group

Каталожный номер:12227260

Комплект:1

Примечание:

№ на схеме:8

Наименование:[A] Force limiter device

Каталожный номер:12227246

Комплект:2

Примечание:

№ на схеме:9

Наименование:[A] Pull plate

Каталожный номер:12227257

Комплект:2

Примечание:

№ на схеме:10

Наименование:axis

Каталожный номер:11425011

Комплект:1

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:A210491000023

Комплект:4

Примечание:

№ на схеме:12

Наименование:tube

Каталожный номер:12227228

Комплект:2

Примечание:

№ на схеме:13

Наименование:Copper sleeve

Каталожный номер:21012181

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pulley assembly

Каталожный номер:21040083

Комплект:8

Примечание:

№ на схеме:15

Наименование:Bolt M16x35GB5783 Grade 10.9

Каталожный номер:A210111000212

Комплект:8

Примечание:

№ на схеме:16

Наименование:End cap

Каталожный номер:11425012

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:18

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:19

Наименование:Steel pipe

Каталожный номер:12227227

Комплект:2

Примечание:

№ на схеме:20

Наименование:pin

Каталожный номер:10365361

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connecting board

Каталожный номер:11425070

Комплект:1

Примечание:

№ на схеме:22

Наименование:pin

Каталожный номер:A210501000033

Комплект:2

Примечание:

№ на схеме:23

Наименование:pin

Каталожный номер:10115800

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pin 10x80GB91

Каталожный номер:21006354

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pin pin

Каталожный номер:21011763

Комплект:4

Примечание:

№ на схеме:26

Наименование:Connecting piece

Каталожный номер:11425073

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring eye hook ALLOY

Каталожный номер:21012617

Комплект:2

Примечание:

№ на схеме:28

Наименование:pin

Каталожный номер:10114448

Комплект:1

Примечание:

№ на схеме:29

Наименование:pin

Каталожный номер:10088168

Комплект:2

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210405000003

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pin 3.2x28GB91

Каталожный номер:A210501000024

Комплект:1

Примечание:

№ на схеме:32

Наименование:Angle pointer

Каталожный номер:21033156

Комплект:1

Примечание:

№ на схеме:33

Наименование:rocker

Каталожный номер:12227255

Комплект:1

Примечание:

№ на схеме:34

Наименование:[T] Pin shaft

Каталожный номер:11425098

Комплект:2

Примечание:

№ на схеме:35

Наименование:Washer 20GB93-87GB/T 93

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bolt M20x50GB5783 Grade 10.9

Каталожный номер:A210111000221

Комплект:4

Примечание:

№ на схеме:37

Наименование:Baffle

Каталожный номер:21029508

Комплект:2

Примечание:

№ на схеме:38

Наименование:rocker

Каталожный номер:12227275

Комплект:1

Примечание:

№ на схеме:39

Наименование:pin

Каталожный номер:10111530

Комплект:2

Примечание:
