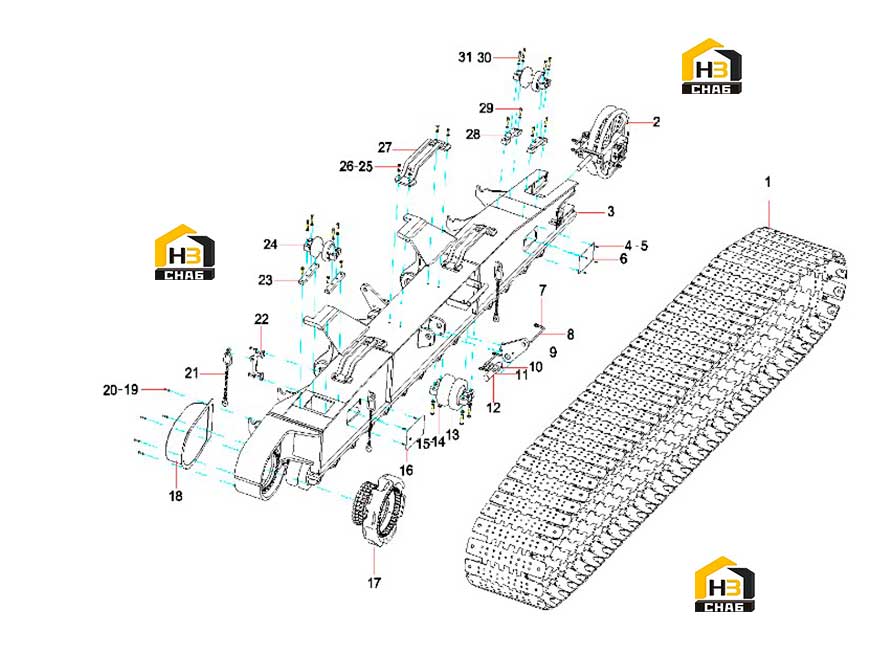

Устройство рамы правой гусеницы 12147072

← Башмак гусеницы 12145342 Система гидравлическая правой гусеницы 13961400 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Track assembly

Каталожный номер:12145342

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tensioning device

Каталожный номер:12145172

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right track frame

Каталожный номер:12143041

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000088

Комплект:8

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:6

Наименование:board

Каталожный номер:12931783

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pin pin

Каталожный номер:21011762

Комплект:12

Примечание:

№ на схеме:8

Наименование:Pin shaft

Каталожный номер:21021941

Комплект:4

Примечание:

№ на схеме:9

Наименование:board

Каталожный номер:12145728

Комплект:2

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:21015139

Комплект:2

Примечание:

№ на схеме:11

Наименование:board

Каталожный номер:12145733

Комплект:16

Примечание:

№ на схеме:12

Наименование:pin

Каталожный номер:10431975

Комплект:2

Примечание:

№ на схеме:13

Наименование:Support wheel assembly

Каталожный номер:10113039

Комплект:14

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210405000021

Комплект:56

Примечание:

№ на схеме:15

Наименование:Bolt M27x130GB5782 Grade 10.9

Каталожный номер:A210110000309

Комплект:56

Примечание:

№ на схеме:16

Наименование:Tool box door

Каталожный номер:12098733

Комплект:1

Примечание:

№ на схеме:17

Наименование:Drive device

Каталожный номер:10134666

Комплект:1

Примечание:

№ на схеме:18

Наименование:Right drive shield

Каталожный номер:12146490

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:5

Примечание:

№ на схеме:20

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:5

Примечание:

№ на схеме:21

Наименование:Track shoe hanging chain

Каталожный номер:21015045

Комплект:4

Примечание:

№ на схеме:22

Наименование:Lug

Каталожный номер:12145532

Комплект:1

Примечание:

№ на схеме:23

Наименование:board

Каталожный номер:12145724

Комплект:2

Примечание:

№ на схеме:24

Наименование:Support wheel assembly

Каталожный номер:21015202

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 20GB97.1 300HV

Каталожный номер:A210406000014

Комплект:30

Примечание:

№ на схеме:26

Наименование:Bolt M20x50GB5783 Grade 10.9

Каталожный номер:A210111000221

Комплект:14

Примечание:

№ на схеме:27

Наименование:bracket

Каталожный номер:12145522

Комплект:3

Примечание:

№ на схеме:28

Наименование:bracket

Каталожный номер:12145401

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M20x80GB5782 Grade 10.9

Каталожный номер:A210110000202

Комплект:8

Примечание:

№ на схеме:30

Наименование:Bolt M20x110GB5782 Grade 10.9

Каталожный номер:A210110000233

Комплект:8

Примечание:

№ на схеме:31

Наименование:Hydraulic right track frame

Каталожный номер:13961400

Комплект:1

Примечание:
