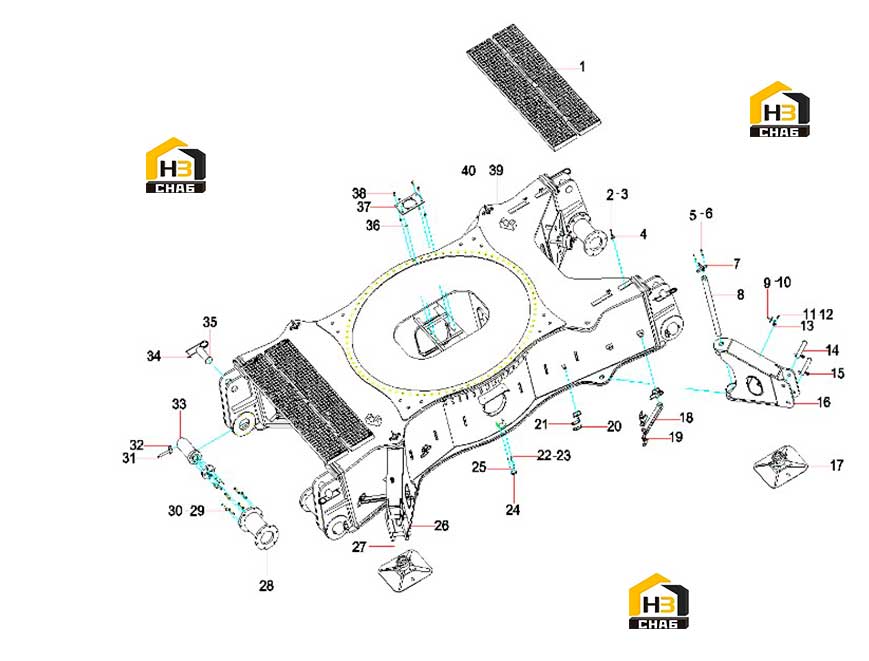

Устройство рамы крана 14081492

← Система гидравлическая правой гусеницы 13961400 Ножка выносной опоры 12142328 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel grating 2400x750

Каталожный номер:12142321

Комплект:2

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:3

Наименование:Bolt M8x70GB5782

Каталожный номер:A210110000340

Комплект:8

Примечание:

№ на схеме:4

Наименование:Upper clip

Каталожный номер:21031264

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:6

Наименование:bolt

Каталожный номер:A210111000204

Комплект:8

Примечание:

№ на схеме:7

Наименование:Pressure plate

Каталожный номер:10658884

Комплект:4

Примечание:

№ на схеме:8

Наименование:Outrigger connecting pin

Каталожный номер:11227559

Комплект:4

Примечание:

№ на схеме:9

Наименование:pin

Каталожный номер:10138902

Комплект:4

Примечание:

№ на схеме:10

Наименование:Pin pin

Каталожный номер:21011761

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:13

Наименование:board

Каталожный номер:11380381

Комплект:4

Примечание:

№ на схеме:14

Наименование:pin

Каталожный номер:10124805

Комплект:8

Примечание:

№ на схеме:15

Наименование:Lock pin

Каталожный номер:21020135

Комплект:8

Примечание:

№ на схеме:16

Наименование:Right leg

Каталожный номер:11450119

Комплект:2

Примечание:

№ на схеме:17

Наименование:Foot assembly

Каталожный номер:12142328

Комплект:4

Примечание:

№ на схеме:18

Наименование:Cylinder connecting frame

Каталожный номер:10658938

Комплект:4

Примечание:

№ на схеме:19

Наименование:Cylinder support pin

Каталожный номер:21028343

Комплект:8

Примечание:

№ на схеме:20

Наименование:Outrigger fixing pin

Каталожный номер:21028340

Комплект:8

Примечание:

№ на схеме:21

Наименование:Outrigger fixing plate

Каталожный номер:21028347

Комплект:4

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210401000013

Комплект:3

Примечание:

№ на схеме:23

Наименование:Bolt M4x16GB5783

Каталожный номер:A210111000248

Комплект:3

Примечание:

№ на схеме:24

Наименование:All-round level

Каталожный номер:21011764

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut M4GB6170

Каталожный номер:A210307000014

Комплект:3

Примечание:

№ на схеме:26

Наименование:Left leg

Каталожный номер:11450118

Комплект:2

Примечание:

№ на схеме:27

Наименование:Base hydraulic

Каталожный номер:14008112

Комплект:1

Примечание:

№ на схеме:28

Наименование:Power pin rack

Каталожный номер:12142337

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:24

Примечание:

№ на схеме:30

Наименование:Bolt M16x80GB5783 Grade 10.9

Каталожный номер:21005263

Комплект:24

Примечание:

№ на схеме:31

Наименование:pin

Каталожный номер:21016570

Комплект:4

Примечание:

№ на схеме:32

Наименование:Pin pin

Каталожный номер:21011762

Комплект:4

Примечание:

№ на схеме:33

Наименование:Power pin assembly

Каталожный номер:12142339

Комплект:4

Примечание:

№ на схеме:34

Наименование:Pin pin

Каталожный номер:10209444

Комплект:4

Примечание:

№ на схеме:35

Наименование:pin

Каталожный номер:10114209

Комплект:4

Примечание:

№ на схеме:36

Наименование:nut

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:37

Наименование:Rotary joint mounting plate

Каталожный номер:12142322

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M16x35GB5783 Grade 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:39

Наименование:Base welding parts

Каталожный номер:12142326

Комплект:1

Примечание:

№ на схеме:40

Наименование:Base electrical

Каталожный номер:13938229

Комплект:1

Примечание:
