Цепи противовеса 12272128

Цепи противовеса 12272128

← Комплектующие поворотной платформы (часть 4) 13943953 Узел шкива 21040083 →

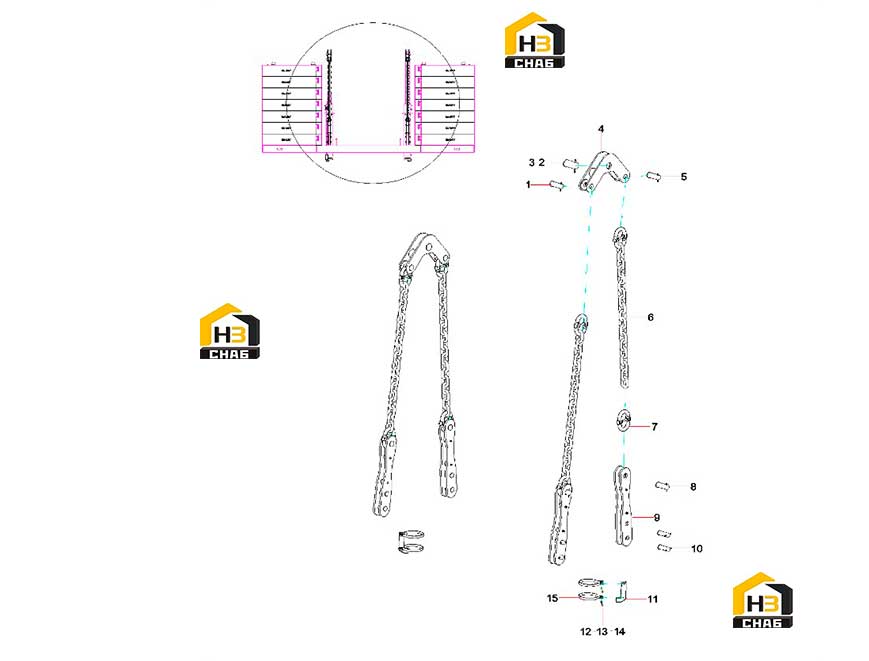

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin 10x80GB91
Каталожный номер:21006354
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:pin
Каталожный номер:A210501000068
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:pin
Каталожный номер:10097837
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pull frame
Каталожный номер:11483790
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:pin
Каталожный номер:10220888
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Chain 32x96x106x19 (JB8108.2) T(8)
Каталожный номер:60043902
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Chain shackle
Каталожный номер:A229900006347
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:pin
Каталожный номер:10080724
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:[A] Pull plate
Каталожный номер:12271648
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:pin
Каталожный номер:10262027
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover plate
Каталожный номер:12139465
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:nut
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt M8x90GB5783
Каталожный номер:A210111000098
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp
Каталожный номер:12727733
Комплект:4
Примечание:
