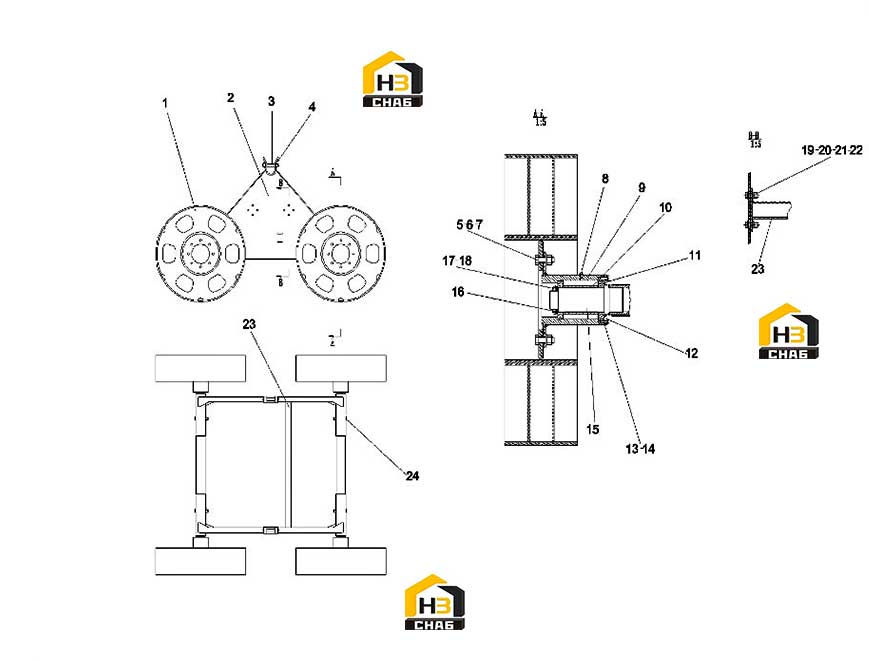

Тележка 11578230

← Стрела подъемная задней мачты 12163364 Крюк 16t 12202772 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel wheel

Каталожный номер:11527348

Комплект:4

Примечание:

№ на схеме:2

Наименование:bracket

Каталожный номер:11578214

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pin shaft

Каталожный номер:21012147

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pin pin

Каталожный номер:21012137

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt M20x1.5x60GB5786 grade 10.9

Каталожный номер:A210114000053

Комплект:32

Примечание:

№ на схеме:6

Наименование:Nut M20x1.5GB56 Grade 10

Каталожный номер:A210321000010

Комплект:32

Примечание:

№ на схеме:7

Наименование:Washer 20GB97.1 300HV

Каталожный номер:A210406000014

Комплект:32

Примечание:

№ на схеме:8

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:9

Наименование:Flange

Каталожный номер:21012150

Комплект:4

Примечание:

№ на схеме:10

Наименование:set

Каталожный номер:21012140

Комплект:4

Примечание:

№ на схеме:11

Наименование:Rolling bearing 6017-2ZGB276

Каталожный номер:A210601006243

Комплект:8

Примечание:

№ на схеме:12

Наименование:Flange cover

Каталожный номер:21012141

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:24

Примечание:

№ на схеме:14

Наименование:Washer 10GB97.1 300HV

Каталожный номер:21001328

Комплект:24

Примечание:

№ на схеме:15

Наименование:axis

Каталожный номер:11578219

Комплект:2

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:21020883

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M65x2GB812

Каталожный номер:A210304000023

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 68GB858

Каталожный номер:A210412000132

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M12x40GB5783-00GB/T 5783

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:20

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:16

Примечание:

№ на схеме:22

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:16

Примечание:

№ на схеме:23

Наименование:Connecting rod

Каталожный номер:12056303

Комплект:1

Примечание:

№ на схеме:24

Наименование:pin

Каталожный номер:10136422

Комплект:4

Примечание:
