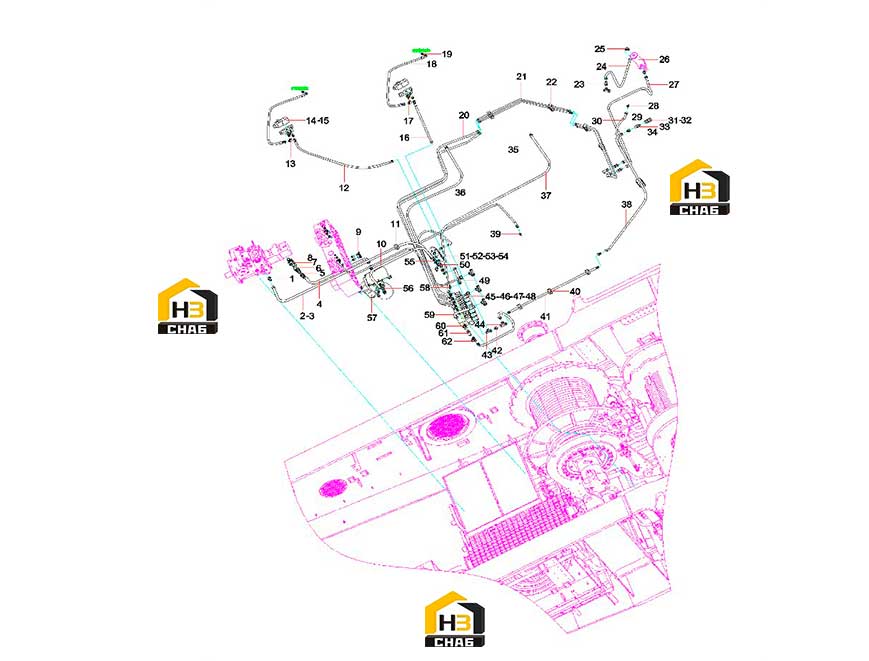

Система сервогидравлическая платформы 14008638

← Колпачок пылезащитный b290000001238 Цилиндр пружинный 11277016 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:End straight connector

Каталожный номер:B210780000266

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:A831513170000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000017

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Q/SY1102

Каталожный номер:B230103001528

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange joint

Каталожный номер:21020687

Комплект:1

Примечание:

№ на схеме:6

Наименование:screw

Каталожный номер:A210204000196

Комплект:8

Примечание:

№ на схеме:7

Наименование:Folio flange

Каталожный номер:B210780000696

Комплект:2

Примечание:

№ на схеме:8

Наименование:Square ring 24.99x3.53AS568-214

Каталожный номер:B230101000580

Комплект:1

Примечание:

№ на схеме:9

Наименование:Three-way combination T-joint

Каталожный номер:B210780000631

Комплект:8

Примечание:

№ на схеме:10

Наименование:Hose 1SN16-DK0L-DK0L90-1200〇

Каталожный номер:B230103002135

Комплект:1

Примечание:

№ на схеме:11

Наименование:Single pipe clamp TLPG16-325

Каталожный номер:A229900002039

Комплект:10

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103005038

Комплект:5

Примечание:

№ на схеме:13

Наименование:End right angle adjustable joint

Каталожный номер:A229900002600

Комплект:4

Примечание:

№ на схеме:14

Наименование:Brake valve set

Каталожный номер:10950006

Комплект:2

Примечание:

№ на схеме:15

Наименование:screw

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103002372

Комплект:2

Примечание:

№ на схеме:17

Наименование:End straight connector

Каталожный номер:B210780000733

Комплект:15

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:A831313045000

Комплект:11

Примечание:

№ на схеме:19

Наименование:End straight connector

Каталожный номер:B210780001286

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103005942

Комплект:2

Примечание:

№ на схеме:21

Наименование:Steel pipe assembly

Каталожный номер:12148848

Комплект:2

Примечание:

№ на схеме:22

Наименование:Single pipe clamp

Каталожный номер:A229900002418

Комплект:20

Примечание:

№ на схеме:23

Наименование:Butt-type reducing joint

Каталожный номер:B210780001246

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103004806

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe joint

Каталожный номер:A229900002887

Комплект:4

Примечание:

№ на схеме:26

Наименование:Spring cylinder

Каталожный номер:11277759

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103000602

Комплект:3

Примечание:

№ на схеме:28

Наименование:End straight connector

Каталожный номер:B210780000232

Комплект:1

Примечание:

№ на схеме:29

Наименование:Right angle combination joint

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:30

Наименование:Hose 1SN10-DK0L-DK0L90-800Q/SY1102

Каталожный номер:B230103001057

Комплект:2

Примечание:

№ на схеме:31

Наименование:Quick connector female connector

Каталожный номер:B229900003547

Комплект:1

Примечание:

№ на схеме:32

Наименование:Dust cap female connector

Каталожный номер:B290000001240

Комплект:1

Примечание:

№ на схеме:33

Наименование:Straight-through partition connector

Каталожный номер:B210780000115

Комплект:3

Примечание:

№ на схеме:34

Наименование:End straight-through combination connector

Каталожный номер:B210780000205

Комплект:1

Примечание:

№ на схеме:35

Наименование:Spring cylinder

Каталожный номер:11277016

Комплект:2

Примечание:

№ на схеме:36

Наименование:Single pipe clamp

Каталожный номер:A229900002417

Комплект:22

Примечание:

№ на схеме:37

Наименование:Hose 1SN08-DKOL-DK0L90-2100〇/SY1102

Каталожный номер:B230103002374

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose Q/SY1102

Каталожный номер:B230103004584

Комплект:1

Примечание:

№ на схеме:39

Наименование:End straight connector

Каталожный номер:B210780001026

Комплект:1

Примечание:

№ на схеме:40

Наименование:Single pipe clamp

Каталожный номер:21026701

Комплект:8

Примечание:

№ на схеме:41

Наименование:Steel pipe assembly

Каталожный номер:12148850

Комплект:1

Примечание:

№ на схеме:42

Наименование:Butt-type reducing joint

Каталожный номер:B210780000683

Комплект:2

Примечание:

№ на схеме:43

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:44

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:45

Наименование:Electromagnetic pawl cylinder control valve set

Каталожный номер:10057483

Комплект:1

Примечание:

№ на схеме:46

Наименование:Screw M8x20GB70.1 10.9 grade

Каталожный номер:A210204000220

Комплект:4

Примечание:

№ на схеме:47

Наименование:Screw plug

Каталожный номер:B210780001384

Комплект:1

Примечание:

№ на схеме:48

Наименование:Screw plug

Каталожный номер:B210780000164

Комплект:1

Примечание:

№ на схеме:49

Наименование:Hose Q/SY1102

Каталожный номер:B230103000042

Комплект:1

Примечание:

№ на схеме:50

Наименование:End straight connector

Каталожный номер:B210780000131

Комплект:1

Примечание:

№ на схеме:51

Наименование:Pressure reducing valve DR10G-5-L5X/5YM/2

Каталожный номер:21024085

Комплект:1

Примечание:

№ на схеме:52

Наименование:Screw M10x100GB70.1

Каталожный номер:A210204000171

Комплект:2

Примечание:

№ на схеме:53

Наименование:End straight connector

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:54

Наименование:Butt-type reducing joint

Каталожный номер:B210780001024

Комплект:3

Примечание:

№ на схеме:55

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780001007

Комплект:4

Примечание:

№ на схеме:56

Наименование:End straight connector

Каталожный номер:B210780000141

Комплект:3

Примечание:

№ на схеме:57

Наименование:Accumulator group

Каталожный номер:21026069

Комплект:1

Примечание:

№ на схеме:58

Наименование:End straight connector

Каталожный номер:B210780000043

Комплект:1

Примечание:

№ на схеме:59

Наименование:Hose/SY1102

Каталожный номер:21032344

Комплект:1

Примечание:

№ на схеме:60

Наименование:Pipe joint

Каталожный номер:60069565

Комплект:1

Примечание:

№ на схеме:61

Наименование:End straight connector

Каталожный номер:B210780000179

Комплект:1

Примечание:

№ на схеме:62

Наименование:Pipe joint

Каталожный номер:B210780000019

Комплект:1

Примечание:
