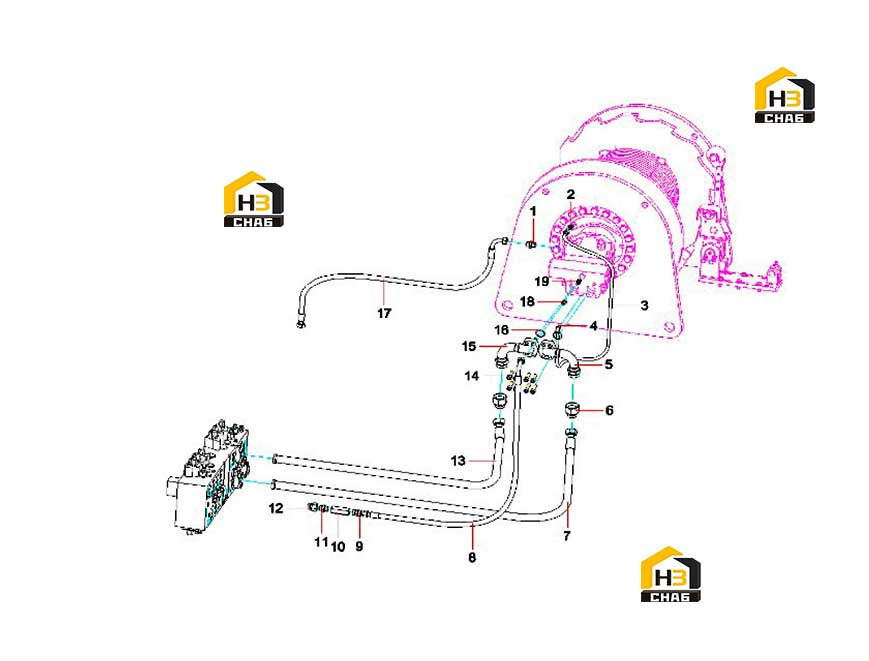

Система гидравлическая вспомогательной лебедки 12167974

← Комплектующие вспомогательной лебедки 11421652 Секция стрелы промежуточная 6m 12211049 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:End straight connector

Каталожный номер:21008317

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe joint

Каталожный номер:21002880

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:A831213065000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe joint

Каталожный номер:21002868

Комплект:1

Примечание:

№ на схеме:5

Наименование:Steel pipe assembly

Каталожный номер:11671907

Комплект:1

Примечание:

№ на схеме:6

Наименование:Butt type reducer connector REDSM52-SM42

Каталожный номер:21002962

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose Y1102

Каталожный номер:21029605

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose Q/SY1102

Каталожный номер:21030916

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe joint

Каталожный номер:21022111

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pipe joint

Каталожный номер:A229900002572

Комплект:1

Примечание:

№ на схеме:11

Наименование:Check valve

Каталожный номер:21022085

Комплект:1

Примечание:

№ на схеме:12

Наименование:End straight-through combination connector EGELG3/4A-LM26

Каталожный номер:21005568

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose SY1102

Каталожный номер:21031096

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M14x45GB70.1 10.9 grade

Каталожный номер:A210204000454

Комплект:8

Примечание:

№ на схеме:15

Наименование:Steel pipe assembly

Каталожный номер:11671906

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 37.69x3.53AS568-222 fluorine rubber

Каталожный номер:B230101002071

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103003389

Комплект:1

Примечание:

№ на схеме:18

Наименование:End straight connector

Каталожный номер:A229900002581

Комплект:1

Примечание:

№ на схеме:19

Наименование:Butt-type reducing joint

Каталожный номер:21002956

Комплект:1

Примечание:
