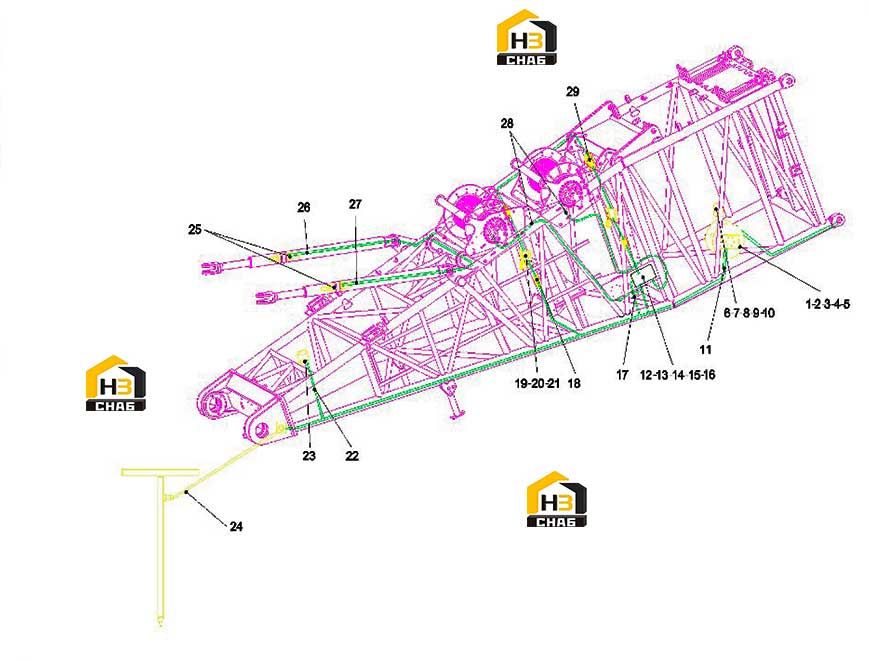

Система электрическая нижней секции 12121609

← Секция стрелы нижняя 13137386 Заземление 10620912 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main arm cable reel UB2 installation

Каталожный номер:12121627

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x50GB5783-00GB/T 5783

Каталожный номер:A210111000042

Комплект:6

Примечание:

№ на схеме:3

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:4

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:6

Наименование:Heavy-duty rain cover

Каталожный номер:12701056

Комплект:7

Примечание:

№ на схеме:7

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:14

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000016

Комплект:14

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000006

Комплект:14

Примечание:

№ на схеме:10

Наименование:24-core heavy-duty closed base assembly

Каталожный номер:12110329

Комплект:3

Примечание:

№ на схеме:11

Наименование:Adapter cable assembly

Каталожный номер:12121825

Комплект:1

Примечание:

№ на схеме:12

Наименование:Junction box assembly of the lower arm of the main arm

Каталожный номер:12937121

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M5x35GB70.1

Каталожный номер:A210204000120

Комплект:4

Примечание:

№ на схеме:14

Наименование:nut

Каталожный номер:A210307000015

Комплект:4

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000015

Комплект:4

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210405000005

Комплект:4

Примечание:

№ на схеме:17

Наименование:Adapter cable assembly

Каталожный номер:12194559

Комплект:1

Примечание:

№ на схеме:18

Наименование:6-core heavy-duty closed base assembly

Каталожный номер:11261671

Комплект:2

Примечание:

№ на схеме:19

Наименование:Camera and lighting installation

Каталожный номер:12102067

Комплект:2

Примечание:

№ на схеме:20

Наименование:10m video cable PL10HK (TS-MC10)

Каталожный номер:60224110

Комплект:2

Примечание:

№ на схеме:21

Наименование:Adapter cable assembly

Каталожный номер:11644873

Комплект:2

Примечание:

№ на схеме:22

Наименование:Adapter cable assembly

Каталожный номер:12980708

Комплект:1

Примечание:

№ на схеме:23

Наименование:Angle sensor assembly

Каталожный номер:11442964

Комплект:1

Примечание:

№ на схеме:24

Наименование:Lightning protection grounding device

Каталожный номер:10620912

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pressure sensor 60MPa-24V-I-G1/4-M12 Sany

Каталожный номер:A810201206126

Комплект:2

Примечание:

№ на схеме:26

Наименование:Adapter cable assembly

Каталожный номер:12048399

Комплект:1

Примечание:

№ на схеме:27

Наименование:Adapter cable assembly

Каталожный номер:12942485

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hoist connection wiring harness assembly

Каталожный номер:11308400

Комплект:2

Примечание:

№ на схеме:29

Наименование:16-core heavy-duty closed base assembly

Каталожный номер:12098118

Комплект:2

Примечание:
