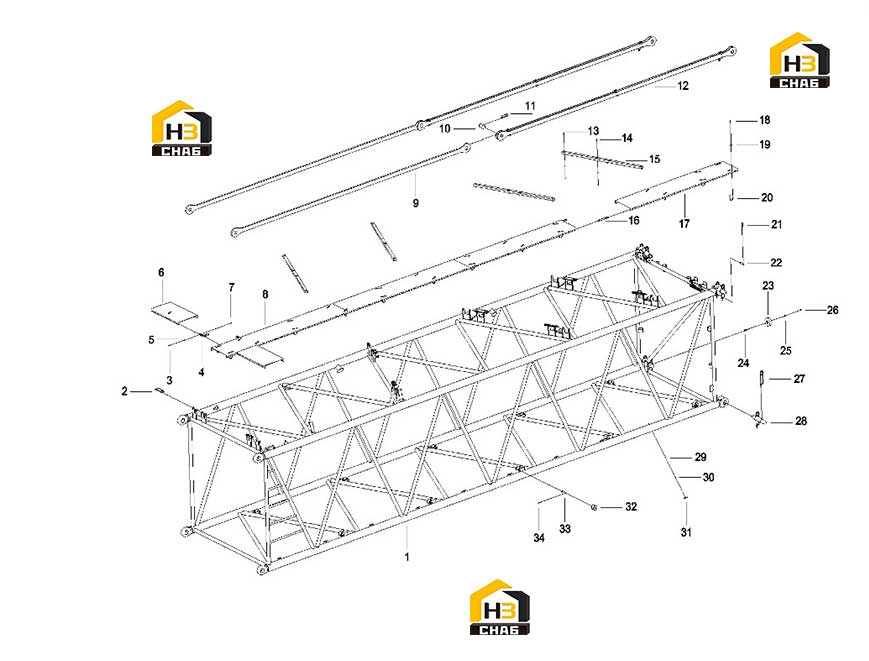

Секция промежуточная стрелы 12m 12207166

← Секция стрелы промежуточная 6m 12211049 Система тросов стрелы 12224340 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:[A] 12m main arm middle arm welding body

Каталожный номер:12207174

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000091

Комплект:42

Примечание:

№ на схеме:4

Наименование:Connecting board

Каталожный номер:11104150

Комплект:4

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000007

Комплект:100

Примечание:

№ на схеме:6

Наименование:Pedal (500x900)

Каталожный номер:11430478

Комплект:2

Примечание:

№ на схеме:7

Наименование:nut

Каталожный номер:A210314000008

Комплект:58

Примечание:

№ на схеме:8

Наименование:Pedal (500x3150)

Каталожный номер:11430476

Комплект:2

Примечание:

№ на схеме:9

Наименование:[A] Pull plate

Каталожный номер:12792321

Комплект:2

Примечание:

№ на схеме:10

Наименование:[T] pin

Каталожный номер:11169793

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pin pin

Каталожный номер:21012137

Комплект:4

Примечание:

№ на схеме:12

Наименование:Double pull plate

Каталожный номер:12792329

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw M8x35GB70.1 10.9 grade

Каталожный номер:A210204000347

Комплект:8

Примечание:

№ на схеме:14

Наименование:Screw M8x45GB70.1

Каталожный номер:A210204000153

Комплект:8

Примечание:

№ на схеме:15

Наименование:Wear-resistant plate

Каталожный номер:12207165

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connecting board

Каталожный номер:11104149

Комплект:6

Примечание:

№ на схеме:17

Наименование:Pedal (500x2800)

Каталожный номер:11419428

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M6x35GB70.1

Каталожный номер:A210204000134

Комплект:50

Примечание:

№ на схеме:19

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:50

Примечание:

№ на схеме:20

Наименование:Pedal fixed chain

Каталожный номер:11419426

Комплект:25

Примечание:

№ на схеме:21

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:22

Наименование:pin

Каталожный номер:11533302

Комплект:2

Примечание:

№ на схеме:23

Наименование:Anti-collision pad

Каталожный номер:21040157

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M16x65GB5782 Grade 10.9

Каталожный номер:A210110000324

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer 16GB97.1 300HV

Каталожный номер:21001338

Комплект:1

Примечание:

№ на схеме:26

Наименование:nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin pin

Каталожный номер:21012139

Комплект:12

Примечание:

№ на схеме:28

Наименование:[T] Pin shaft

Каталожный номер:11460460

Комплект:4

Примечание:

№ на схеме:29

Наименование:bolt

Каталожный номер:A210111000080

Комплект:10

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210401000016

Комплект:10

Примечание:

№ на схеме:31

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:10

Примечание:

№ на схеме:32

Наименование:Roller

Каталожный номер:10454132

Комплект:10

Примечание:

№ на схеме:33

Наименование:pin

Каталожный номер:10088172

Комплект:10

Примечание:

№ на схеме:34

Наименование:pin

Каталожный номер:A210491000019

Комплект:10

Примечание:
