Панель управления правая 13045768

← Джойстики правые 12099377 Панель управления верхняя 12099279 →

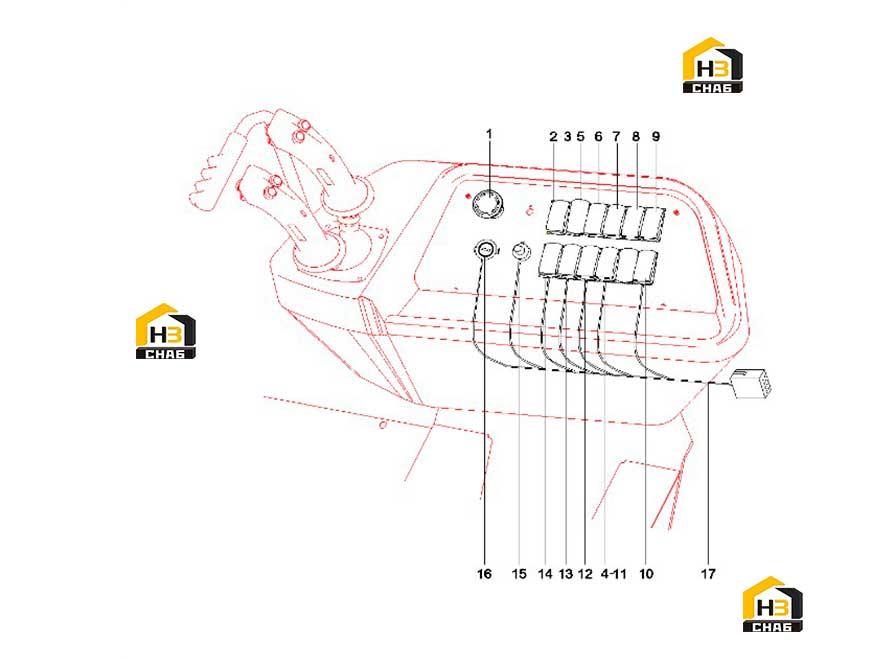

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tight stop switch

Каталожный номер:B240200000059

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rocker switch frame

Каталожный номер:60060813

Комплект:4

Примечание:

№ на схеме:3

Наименование:Rocker switch K-46 7.67

Каталожный номер:60199874

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rocker switch middle frame

Каталожный номер:60060816

Комплект:8

Примечание:

№ на схеме:5

Наименование:Switch cover

Каталожный номер:60040549

Комплект:2

Примечание:

№ на схеме:6

Наименование:Rocker switch K-4612.06a

Каталожный номер:60066421

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rocker switch K-46 005

Каталожный номер:60066431

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rocker switch K-4612.07a

Каталожный номер:60066422

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rocker switch K-4612.44

Каталожный номер:60066425

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rocker switch K-4612.08a

Каталожный номер:60066426

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rocker switch K-46 12.02b

Каталожный номер:60066424

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rocker switch K-4612.02a

Каталожный номер:60066423

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rocker switch K-49 023

Каталожный номер:60066437

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rocker switch K-45 2.55a

Каталожный номер:60212092

Комплект:1

Примечание:

№ на схеме:15

Наименование:Potentiometer assembly

Каталожный номер:12942365

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ignition switch

Каталожный номер:B241200000030

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right control panel wiring harness

Каталожный номер:12976025

Комплект:1

Примечание:
