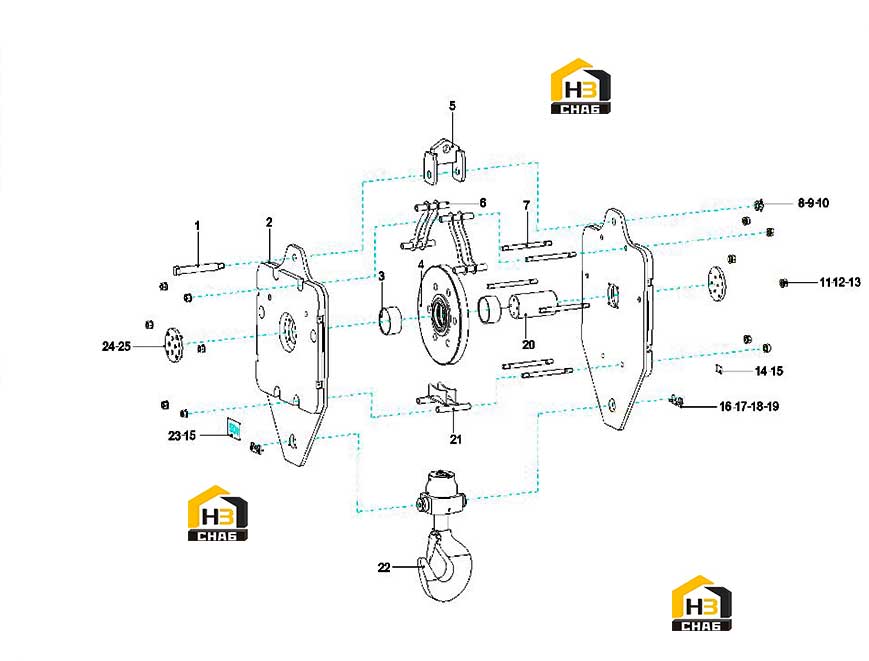

Обойма крюка 50т 12204082

← Крюк 16т 12202774 Узел шкива 21037189 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:[A] Pin shaft

Каталожный номер:12204077

Комплект:1

Примечание:

№ на схеме:2

Наименование:Side panel assembly

Каталожный номер:12204085

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:12204081

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pulley assembly

Каталожный номер:21037189

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connecting board

Каталожный номер:12204091

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rope frame

Каталожный номер:12204093

Комплект:2

Примечание:

№ на схеме:7

Наименование:Double-headed stud

Каталожный номер:12204079

Комплект:6

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:A210313000042

Комплект:1

Примечание:

№ на схеме:9

Наименование:pin

Каталожный номер:A210491000021

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 36GB97.1

Каталожный номер:A210405000024

Комплект:1

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210405000014

Комплект:12

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000011

Комплект:12

Примечание:

№ на схеме:13

Наименование:nut

Каталожный номер:A210301000011

Комплект:12

Примечание:

№ на схеме:14

Наименование:signage

Каталожный номер:12202770

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rivet 3x10GB827

Каталожный номер:21005399

Комплект:8

Примечание:

№ на схеме:16

Наименование:Shaft end baffle

Каталожный номер:12204078

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x45GB5783

Каталожный номер:A210111000041

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:20

Наименование:Pulley shaft

Каталожный номер:12204080

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rope frame

Каталожный номер:12204095

Комплект:1

Примечание:

№ на схеме:22

Наименование:50t hook set

Каталожный номер:12204086

Комплект:1

Примечание:

№ на схеме:23

Наименование:Lifting sign

Каталожный номер:10706334

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M16x25

Каталожный номер:A313041602516

Комплект:16

Примечание:

№ на схеме:25

Наименование:Card board

Каталожный номер:12204096

Комплект:2

Примечание:
