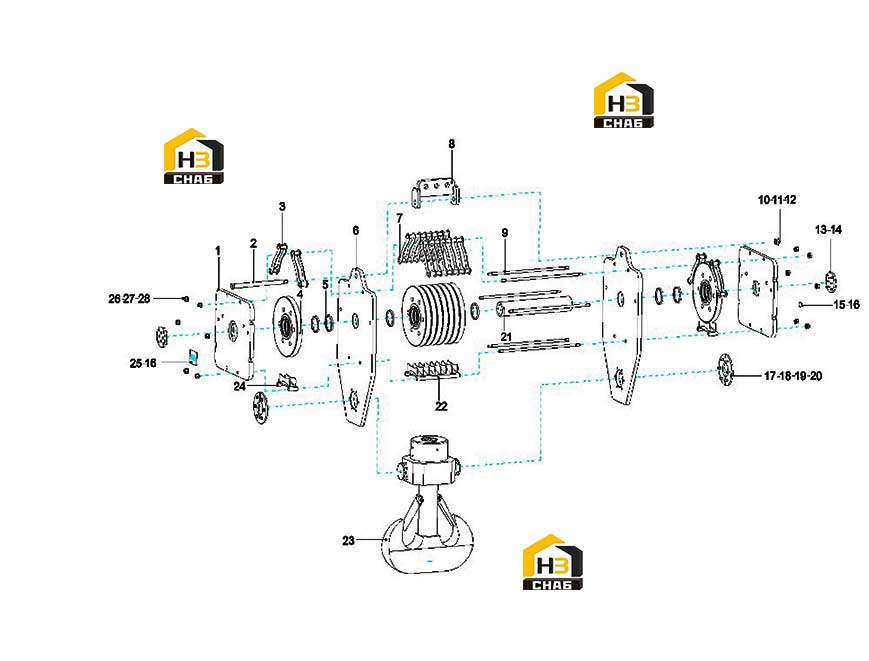

Обойма крюка 260т 12207503

← Крюк 100т 12205356 Крюк 250т 12207504 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Outer panel

Каталожный номер:12207496

Комплект:2

Примечание:

№ на схеме:2

Наименование:[A] Pin shaft

Каталожный номер:12207501

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rope frame

Каталожный номер:12207512

Комплект:4

Примечание:

№ на схеме:4

Наименование:Pulley assembly

Каталожный номер:21037189

Комплект:9

Примечание:

№ на схеме:5

Наименование:Bushing DG630.28-4

Каталожный номер:10967627

Комплект:6

Примечание:

№ на схеме:6

Наименование:Side panel

Каталожный номер:12207497

Комплект:2

Примечание:

№ на схеме:7

Наименование:Rope frame

Каталожный номер:12207506

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connecting board

Каталожный номер:11441631

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connecting rod

Каталожный номер:12207502

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer 36GB97.1

Каталожный номер:A210405000024

Комплект:1

Примечание:

№ на схеме:11

Наименование:nut

Каталожный номер:A210313000042

Комплект:1

Примечание:

№ на схеме:12

Наименование:pin

Каталожный номер:A210491000021

Комплект:1

Примечание:

№ на схеме:13

Наименование:Card board

Каталожный номер:12204096

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw M16x30GB70.1

Каталожный номер:A210204000158

Комплект:16

Примечание:

№ на схеме:15

Наименование:signage

Каталожный номер:12207500

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rivet 3x10GB827

Каталожный номер:21005399

Комплект:8

Примечание:

№ на схеме:17

Наименование:Card board

Каталожный номер:11444726

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M20x70GB5783-00 10.9GB/T 5783

Каталожный номер:A210111000063

Комплект:12

Примечание:

№ на схеме:19

Наименование:Washer 20GB93-87GB/T 93

Каталожный номер:A210401000006

Комплект:12

Примечание:

№ на схеме:20

Наименование:Washer 20GB97.1-02GB/T 97.1

Каталожный номер:A210405000008

Комплект:12

Примечание:

№ на схеме:21

Наименование:Pulley shaft

Каталожный номер:12207498

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rope frame

Каталожный номер:12207508

Комплект:1

Примечание:

№ на схеме:23

Наименование:250t hook set

Каталожный номер:12207504

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rope frame

Каталожный номер:12207511

Комплект:2

Примечание:

№ на схеме:25

Наименование:Lifting sign

Каталожный номер:12530744

Комплект:1

Примечание:

№ на схеме:26

Наименование:nut

Каталожный номер:A210301000011

Комплект:12

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:A210401000011

Комплект:12

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:A210405000014

Комплект:12

Примечание:
