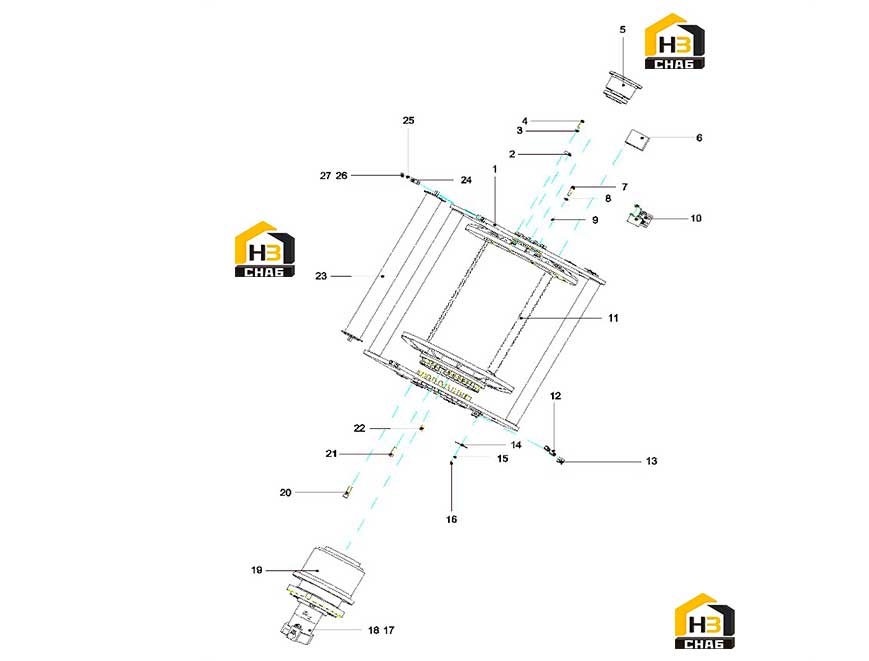

Лебедка 12162080

← Лестница 12227289 Труба смазки 10462041 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hoist

Каталожный номер:12154798

Комплект:1

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000003

Комплект:12

Примечание:

№ на схеме:4

Наименование:Screw M16x55GB70.1 10.9 grade

Каталожный номер:A210204000312

Комплект:12

Примечание:

№ на схеме:5

Наименование:Auxiliary support

Каталожный номер:12155867

Комплект:1

Примечание:

№ на схеме:6

Наименование:Housing

Каталожный номер:12154401

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M20x65GB5783 Grade 10.9

Каталожный номер:A210111000222

Комплект:22

Примечание:

№ на схеме:8

Наименование:Washer 20GB97.1 300HV

Каталожный номер:A210406000014

Комплект:22

Примечание:

№ на схеме:9

Наименование:screw

Каталожный номер:A210210000010

Комплект:3

Примечание:

№ на схеме:10

Наименование:Three-circle protector

Каталожный номер:11126980

Комплект:1

Примечание:

№ на схеме:11

Наименование:[A] Main reel

Каталожный номер:12151696

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lubricating oil pipeline

Каталожный номер:10462041

Комплект:1

Примечание:

№ на схеме:13

Наименование:Single pipe clamp

Каталожный номер:21028529

Комплект:2

Примечание:

№ на схеме:14

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:7

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210405000006

Комплект:11

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000078

Комплект:11

Примечание:

№ на схеме:17

Наименование:Main hoist mechanism electrical

Каталожный номер:12098082

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hydraulic pressure of the main lifting mechanism

Каталожный номер:13292394

Комплект:1

Примечание:

№ на схеме:19

Наименование:Reducer assembly FW130/85/V215/MB

Каталожный номер:60338679

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M24x75GB70.1 10.9 grade

Каталожный номер:A210204000096

Комплект:24

Примечание:

№ на схеме:21

Наименование:Screw M20x65GB70.1 10.9 grade

Каталожный номер:A210204000348

Комплект:36

Примечание:

№ на схеме:22

Наименование:End straight connector

Каталожный номер:21002852

Комплект:2

Примечание:

№ на схеме:23

Наименование:roller

Каталожный номер:12154450

Комплект:1

Примечание:

№ на схеме:24

Наименование:board

Каталожный номер:12151806

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:27

Наименование:Hose Q/SY1102

Каталожный номер:B230103001444

Комплект:2

Примечание:
