Компоненты основные крана 13046415001

← Крюк 250т 12207504 Устройство рамы левой гусеницы 12146838 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

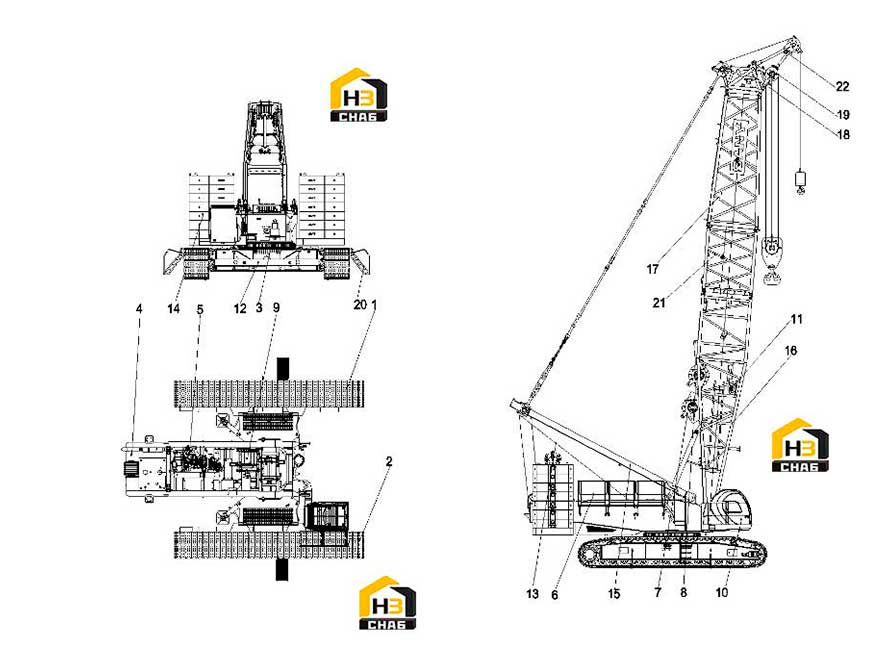

№ на схеме:1

Наименование:Left track frame assembly

Каталожный номер:12146838

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right track frame assembly

Каталожный номер:12147072

Комплект:1

Примечание:

№ на схеме:3

Наименование:Base assembly

Каталожный номер:14081492

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turntable assembly

Каталожный номер:13943953

Комплект:1

Примечание:

№ на схеме:5

Наименование:Motorized equipment

Каталожный номер:13948284

Комплект:1

Примечание:

№ на схеме:6

Наименование:Guardrail

Каталожный номер:12230316

Комплект:1

Примечание:

№ на схеме:7

Наименование:Main lifting mechanism

Каталожный номер:12162080

Комплект:1

Примечание:

№ на схеме:8

Наименование:Deputy lifting mechanism

Каталожный номер:12161262

Комплект:1

Примечание:

№ на схеме:9

Наименование:Main luffing mechanism

Каталожный номер:12160172

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cab assembly

Каталожный номер:13137275

Комплект:1

Примечание:

№ на схеме:11

Наименование:Auxiliary hoist mechanism

Каталожный номер:21017977

Комплект:1

Примечание:

№ на схеме:12

Наименование:Central counterweight

Каталожный номер:13133177

Комплект:1

Примечание:

№ на схеме:13

Наименование:Wire rope

Каталожный номер:14061945

Комплект:1

Примечание:

№ на схеме:14

Наименование:Mainframe rear counterweight

Каталожный номер:12198956

Комплект:1

Примечание:

№ на схеме:15

Наименование:[A] Main luffing mast

Каталожный номер:12227229

Комплект:1

Примечание:

№ на схеме:16

Наименование:Main arm lower section arm

Каталожный номер:13137386

Комплект:1

Примечание:

№ на схеме:17

Наименование:6m variable diameter section

Каталожный номер:12222648

Комплект:1

Примечание:

№ на схеме:18

Наименование:Arm head

Каталожный номер:12185194

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pulley block

Каталожный номер:12197614

Комплект:1

Примечание:

№ на схеме:20

Наименование:ladder

Каталожный номер:11625256

Комплект:2

Примечание:

№ на схеме:21

Наименование:3m main arm middle arm

Каталожный номер:12214967

Комплект:1

Примечание:

№ на схеме:22

Наименование:Extended arm

Каталожный номер:12198985

Комплект:1

Примечание:

№ на схеме:23

Наименование:Customer optional accessories

Каталожный номер:888888

Комплект:1

Примечание:
