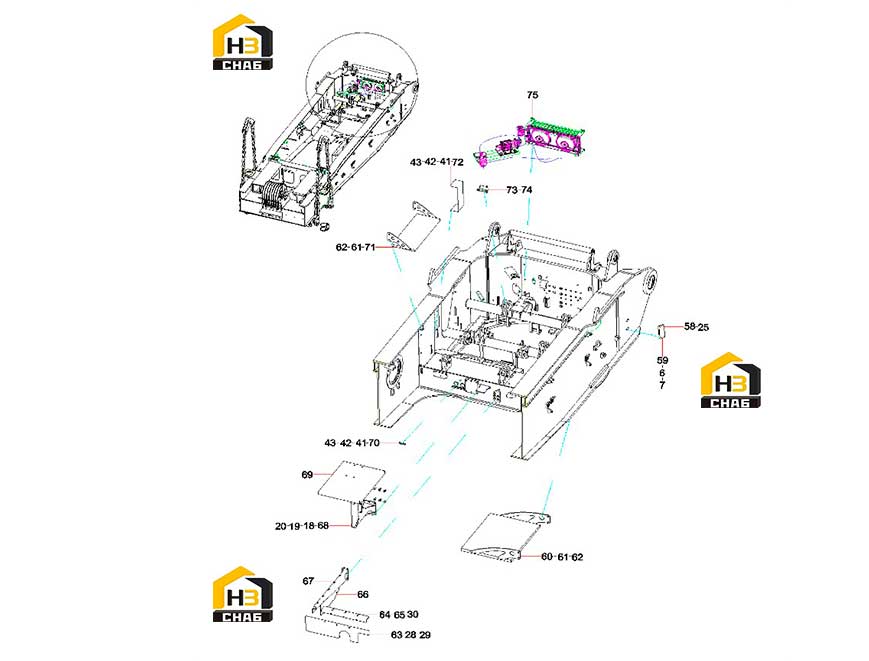

Комплектующие поворотной платформы (часть 3) 13943953

← Комплектующие поворотной платформы (часть 2) 13943953 Комплектующие поворотной платформы (часть 4) 13943953 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000017

Комплект:38

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000007

Комплект:38

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:A210111000053

Комплект:34

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210405000003

Комплект:68

Примечание:

№ на схеме:20

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:52

Примечание:

№ на схеме:25

Наименование:nut

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:A210111000018

Комплект:80

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210405000011

Комплект:84

Примечание:

№ на схеме:30

Наименование:washer

Каталожный номер:A210401000001

Комплект:84

Примечание:

№ на схеме:41

Наименование:bolt

Каталожный номер:A210111000078

Комплект:214

Примечание:

№ на схеме:42

Наименование:washer

Каталожный номер:A210401000016

Комплект:217

Примечание:

№ на схеме:43

Наименование:washer

Каталожный номер:A210405000006

Комплект:217

Примечание:

№ на схеме:58

Наименование:Fire extinguisher bracket

Каталожный номер:10562919

Комплект:1

Примечание:

№ на схеме:59

Наименование:CE dry powder fire extinguisher 6Kg

Каталожный номер:A229900005861

Комплект:1

Примечание:

№ на схеме:60

Наименование:Oil dispersion pedal

Каталожный номер:13943687

Комплект:1

Примечание:

№ на схеме:61

Наименование:pin

Каталожный номер:10395892

Комплект:8

Примечание:

№ на схеме:62

Наименование:Pin 6.3x40GB91

Каталожный номер:A210501000014

Комплект:8

Примечание:

№ на схеме:63

Наименование:Sealing plate

Каталожный номер:13943689

Комплект:1

Примечание:

№ на схеме:64

Наименование:Sealing plate

Каталожный номер:13943685

Комплект:1

Примечание:

№ на схеме:65

Наименование:nut

Каталожный номер:A210307000017

Комплект:7

Примечание:

№ на схеме:66

Наименование:Sealing plate

Каталожный номер:13943691

Комплект:1

Примечание:

№ на схеме:67

Наименование:Oil dispersion support

Каталожный номер:13943928

Комплект:2

Примечание:

№ на схеме:68

Наименование:Main valve support

Каталожный номер:13943930

Комплект:1

Примечание:

№ на схеме:69

Наименование:Main valve pedal

Каталожный номер:13943929

Комплект:1

Примечание:

№ на схеме:70

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:202

Примечание:

№ на схеме:71

Наименование:Suction pedal

Каталожный номер:13943931

Комплект:1

Примечание:

№ на схеме:72

Наименование:Housing

Каталожный номер:12139570

Комплект:2

Примечание:

№ на схеме:73

Наименование:pin

Каталожный номер:10139096

Комплект:8

Примечание:

№ на схеме:74

Наименование:bolt

Каталожный номер:A210111000055

Комплект:16

Примечание:

№ на схеме:75

Наименование:Main platform air conditioner

Каталожный номер:12207352

Комплект:1

Примечание:
