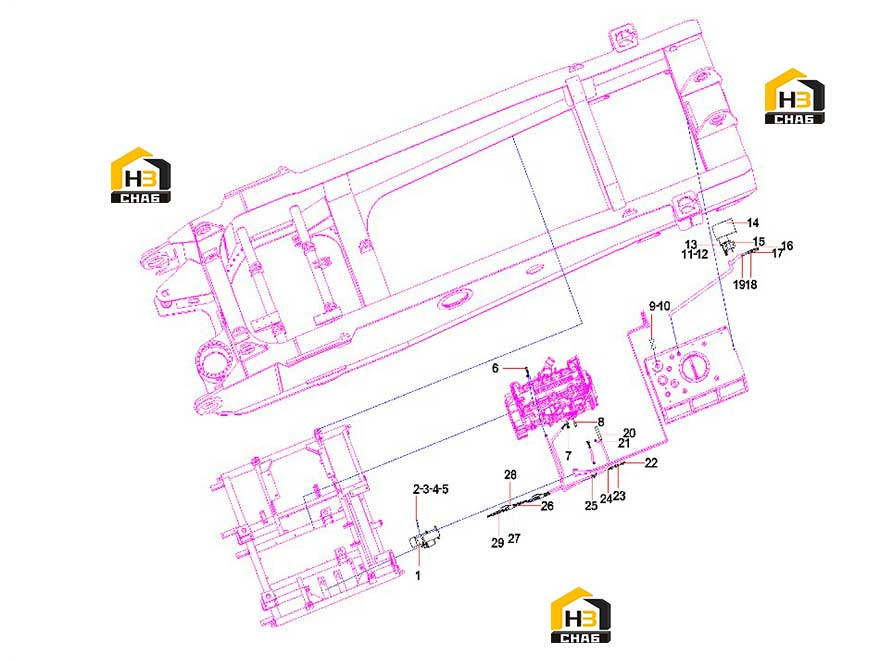

Комплектующие двигателя 13947550

← Система выхлопная 13947545 Система электрическая двигателя 13936819 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Heater assembly YJH-Q10A

Каталожный номер:60007956

Комплект:1

Примечание:

№ на схеме:2

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:5

Наименование:bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:6

Наименование:Domestic hose joints

Каталожный номер:A210770000464

Комплект:2

Примечание:

№ на схеме:7

Наименование:End straight connector

Каталожный номер:B210780000184

Комплект:2

Примечание:

№ на схеме:8

Наименование:Cooling water heating rod 3696975

Каталожный номер:60343504

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M4x12GB5783

Каталожный номер:A210111000122

Комплект:6

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000013

Комплект:6

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:A210111000088

Комплект:4

Примечание:

№ на схеме:14

Наименование:Mounting box

Каталожный номер:12750722

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fuel pump KVR055-C24210

Каталожный номер:60231040

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:21023884

Комплект:1

Примечание:

№ на схеме:17

Наименование:Straight-through partition connector

Каталожный номер:B210780000880

Комплект:1

Примечание:

№ на схеме:18

Наименование:Domestic hose joints

Каталожный номер:A210770000469

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil suction pipe 2KWZRG0785L2000

Каталожный номер:60160783

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:13941079

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose hoop

Каталожный номер:21053361

Комплект:2

Примечание:

№ на схеме:22

Наименование:Domestic hose joints

Каталожный номер:21003180

Комплект:1

Примечание:

№ на схеме:23

Наименование:Straight-through partition connector

Каталожный номер:B210780000157

Комплект:3

Примечание:

№ на схеме:24

Наименование:Domestic hose joints

Каталожный номер:A210770000462

Комплект:6

Примечание:

№ на схеме:25

Наименование:Hose hoop

Каталожный номер:A229900001347

Комплект:10

Примечание:

№ на схеме:26

Наименование:Butt-type reducing joint

Каталожный номер:B210780000630

Комплект:4

Примечание:

№ на схеме:27

Наименование:Pipe joint GE22LR1EDOMDCF

Каталожный номер:B210780001047

Комплект:4

Примечание:

№ на схеме:28

Наименование:Ball valve

Каталожный номер:A220400000004

Комплект:2

Примечание:

№ на схеме:29

Наименование:Straight-through combination connector

Каталожный номер:B210780001394

Комплект:2

Примечание:
