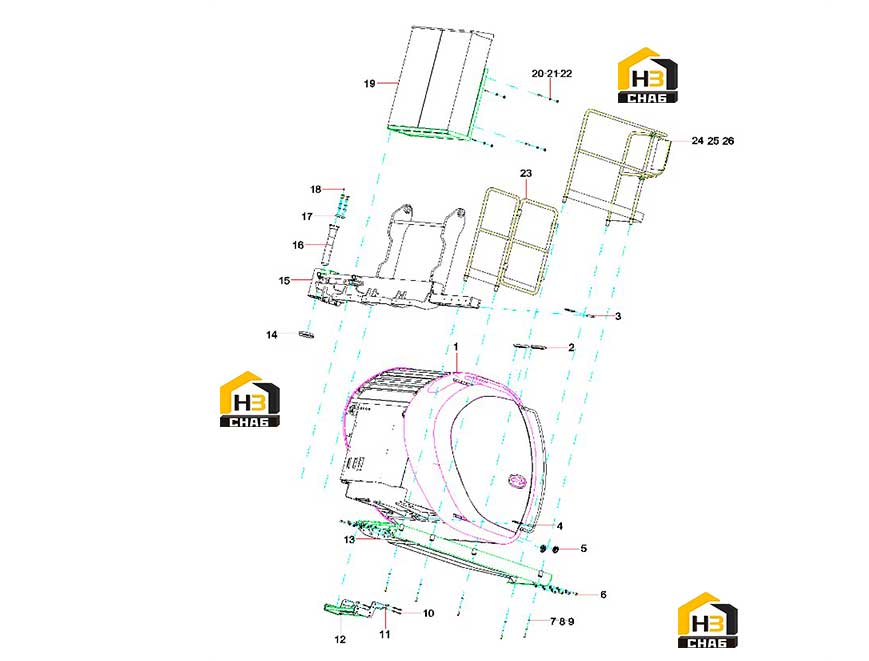

Кабина 13137275

← Система гидравлическая основной лебедки 13292384 Каретка кабины 12257244 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:[A] Cab

Каталожный номер:13137274

Комплект:1

Примечание:

№ на схеме:2

Наименование:Defrosting wind ro

Каталожный номер:12222875

Комплект:2

Примечание:

№ на схеме:3

Наименование:pin

Каталожный номер:10073997

Комплект:1

Примечание:

№ на схеме:4

Наименование:pin

Каталожный номер:10073998

Комплект:1

Примечание:

№ на схеме:5

Наименование:Blowing feet

Каталожный номер:12222717

Комплект:2

Примечание:

№ на схеме:6

Наименование:bolt

Каталожный номер:A210111000053

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer 10GB97.1 300HV

Каталожный номер:21001328

Комплект:9

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000001

Комплект:9

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210111000026

Комплект:9

Примечание:

№ на схеме:10

Наименование:Pin pin

Каталожный номер:21011762

Комплект:6

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:10124801

Комплект:4

Примечание:

№ на схеме:12

Наименование:Cab pedal

Каталожный номер:12267133

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pedal assembly

Каталожный номер:12257247

Комплект:1

Примечание:

№ на схеме:14

Наименование:set

Каталожный номер:10268657

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rotary arm assembly

Каталожный номер:12257244

Комплект:1

Примечание:

№ на схеме:16

Наименование:axis

Каталожный номер:10268660

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pressure plate

Каталожный номер:10268661

Комплект:1

Примечание:

№ на схеме:18

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:19

Наименование:Electric control cabinet assembly

Каталожный номер:12267203

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x45GB5783 Grade 10.9

Каталожный номер:A210111000120

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:22

Наименование:Washer 16GB97.1 300HV

Каталожный номер:21001338

Комплект:12

Примечание:

№ на схеме:23

Наименование:Front guardrail

Каталожный номер:12257270

Комплект:1

Примечание:

№ на схеме:24

Наименование:Side guardrail assembly

Каталожный номер:12813484

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cab hydraulic system

Каталожный номер:12196859

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cab electrical

Каталожный номер:13850963

Комплект:1

Примечание:
