Блок шкивов 12197614

Блок шкивов 12197614

← Камера 12986597 Компонент блока шкивов 21038688 →

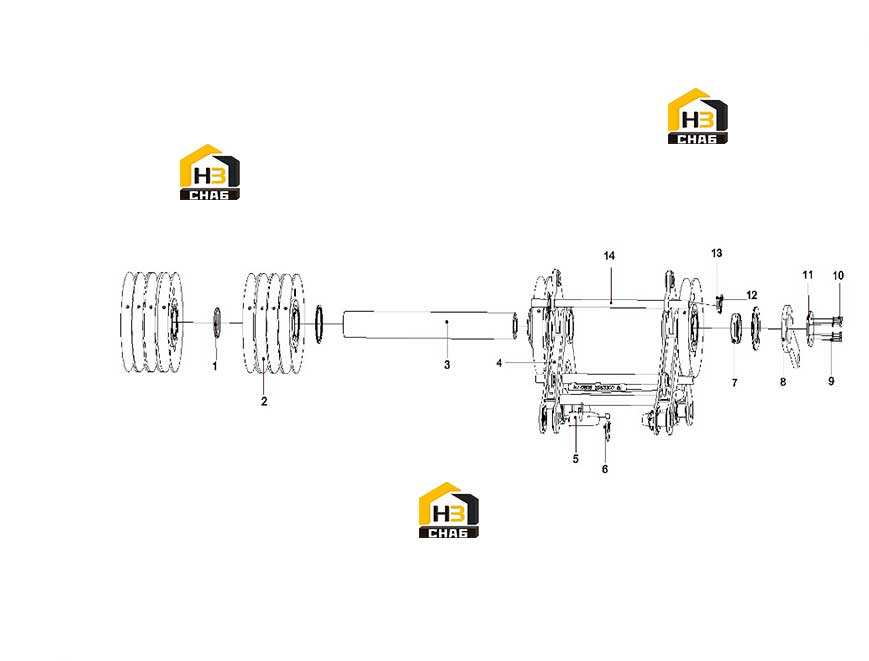

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Spacer
Каталожный номер:12197611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pulley assembly
Каталожный номер:21040083
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:[T] Pulley shaft
Каталожный номер:12197612
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:[A] Pulley block welding body
Каталожный номер:12197628
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:pin
Каталожный номер:10446257
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring pin
Каталожный номер:10059748
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Copper sleeve
Каталожный номер:21038959
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:board
Каталожный номер:21038688
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 16GB93
Каталожный номер:A210401000004
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:bolt
Каталожный номер:A210111000106
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover plate
Каталожный номер:12197613
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin pin
Каталожный номер:21011762
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer GB97.1 300HV
Каталожный номер:21013784
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Retaining rope tube
Каталожный номер:12197610
Комплект:2
Примечание:
