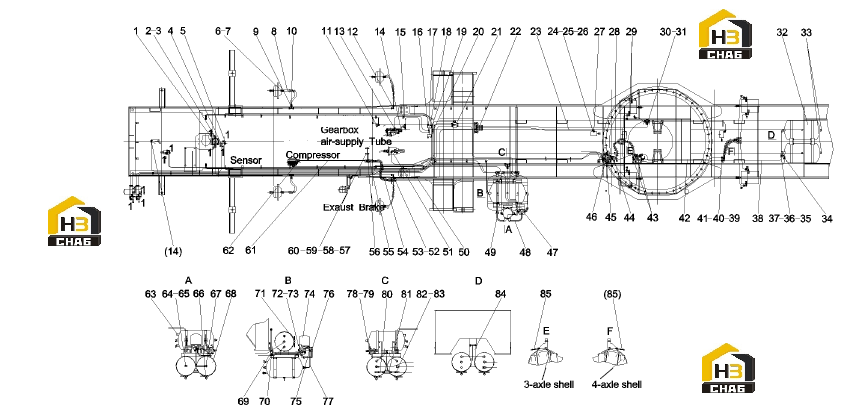

Устройство тормозной системы 10238570

Каталожный номер:A210770000392

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer, seal

Каталожный номер:A229900002973

Комплект:16

Примечание:

№ на схеме:4

Наименование:Tee adaptor, clamp sleeve-type end

Каталожный номер:A210770000597

Комплект:2

Примечание:

№ на схеме:5

Каталожный номер:A229900003050

Комплект:6

Примечание:

№ на схеме:6

Наименование:Washer, seal

Каталожный номер:A229900002971

Комплект:7

Примечание:

№ на схеме:7

Наименование:Adaptor, straight, end

Каталожный номер:A229900003042

Комплект:4

Примечание:

№ на схеме:8

Наименование:Hose, brake

Каталожный номер:A229900003130

Комплект:6

Примечание:

№ на схеме:9

Каталожный номер:A210338000000

Комплект:11

Примечание:

№ на схеме:10

Наименование:Connector, tee

Каталожный номер:A229900003251

Комплект:7

Примечание:

№ на схеме:11

Наименование:Connector, right angle

Каталожный номер:A229900003249

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, right angle, bulkhead

Каталожный номер:A229900003250

Комплект:4

Примечание:

№ на схеме:13

Наименование:Joint, right angle, arresting cone

Каталожный номер:A229900003040

Комплект:1

Примечание:

№ на схеме:14

Наименование:Elbow, right angle

Каталожный номер:A229900003038

Комплект:4

Примечание:

№ на схеме:15

Наименование:Connector, tee

Каталожный номер:A229900003033

Комплект:1

Примечание:

№ на схеме:16

Наименование:Joint

Каталожный номер:10810396

Комплект:6

Примечание:

№ на схеме:17

Наименование:Coil

Каталожный номер:60021798

Комплект:2

Примечание:

№ на схеме:18

Наименование:Box, terminal

Каталожный номер:60021797

Комплект:2

Примечание:

№ на схеме:19

Наименование:Valve, 2/5, double controlled

Каталожный номер:60020700

Комплект:1

Примечание:

№ на схеме:20

Наименование:Joint, right angle

Каталожный номер:10810395

Комплект:3

Примечание:

№ на схеме:21

Наименование:Joint block

Каталожный номер:A820199003120

Комплект:1

Примечание:

№ на схеме:22

Наименование:Group, valve, air, electromagnetic

Каталожный номер:60027958

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipe, plastic

Каталожный номер:A240900000006

Комплект:27

Примечание:

№ на схеме:24

Каталожный номер:A210306000008

Комплект:24

Примечание:

№ на схеме:25

Наименование:Sleeve, clip

Каталожный номер:A210710000003

Комплект:26

Примечание:

№ на схеме:26

Наименование:Bushing

Каталожный номер:A229900003019

Комплект:30

Примечание:

№ на схеме:27

Каталожный номер:A229900003252

Комплект:3

Примечание:

№ на схеме:28

Наименование:Hose, brake

Каталожный номер:A229900005108

Комплект:2

Примечание:

№ на схеме:29

Каталожный номер:A210770000394

Комплект:17

Примечание:

№ на схеме:30

Наименование:Connector, tee, bulkhead

Каталожный номер:A229900003034

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:A210334000015

Комплект:1

Примечание:

№ на схеме:32

Наименование:Barrel, gas storage

Каталожный номер:A229900003261

Комплект:4

Примечание:

№ на схеме:33

Наименование:Screw plug

Каталожный номер:A210332000003

Комплект:3

Примечание:

№ на схеме:34

Наименование:Tee, pressure-measuring, adjustable

Каталожный номер:A820205001993

Комплект:2

Примечание:

№ на схеме:35

Каталожный номер:A210306000013

Комплект:6

Примечание:

№ на схеме:36

Наименование:Sleeve, clip

Каталожный номер:A210710000007

Комплект:6

Примечание:

№ на схеме:37

Наименование:Core, liner

Каталожный номер:A229900003352

Комплект:6

Примечание:

№ на схеме:38

Наименование:Hose, nylon

Каталожный номер:A239900000411

Комплект:15

Примечание:

№ на схеме:39

Каталожный номер:A210306000012

Комплект:54

Примечание:

№ на схеме:40

Наименование:Sleeve, clip

Каталожный номер:A210710000004

Комплект:54

Примечание:

№ на схеме:41

Наименование:Bushing

Каталожный номер:A229900003021

Комплект:54

Примечание:

№ на схеме:42

Наименование:Pipe, nylon

Каталожный номер:A241400000011

Комплект:86

Примечание:

№ на схеме:43

Каталожный номер:A210770000393

Комплект:4

Примечание:

№ на схеме:44

Наименование:Connector, tee

Каталожный номер:A229900003354

Комплект:1

Примечание:

№ на схеме:45

Наименование:Valve, differential

Каталожный номер:A220401000199

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:A210314000008

Комплект:12

Примечание:

№ на схеме:47

Наименование:Four-Way Protective Valve

Каталожный номер:A220401000200

Комплект:1

Примечание:

№ на схеме:48

Наименование:Pipe assy, steel , valve, air inlet, protective, four-loop

Каталожный номер:10490133

Комплект:1

Примечание:

№ на схеме:49

Наименование:Pipe assy, steel, valve, air inlet, dryer, II

Каталожный номер:10490247

Комплект:1

Примечание:

№ на схеме:50

Наименование:Pipe assy, steel, valve, air inlet, dryer

Каталожный номер:10140225

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:A229900003045

Комплект:1

Примечание:

№ на схеме:52

Наименование:Body, connector, through, clamp end

Каталожный номер:A229900003350

Комплект:2

Примечание:

№ на схеме:53

Каталожный номер:A210338000001

Комплект:3

Примечание:

№ на схеме:54

Наименование:High temperature hose assembly

Каталожный номер:A229900003013

Комплект:1

Примечание:

№ на схеме:55

Наименование:Bracket, front, hose, high-temp

Каталожный номер:A820101330953

Комплект:1

Примечание:

№ на схеме:56

Наименование:Bracket I, pipe, steel, outlet, air compressor

Каталожный номер:10140231

Комплект:1

Примечание:

№ на схеме:57

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:8

Примечание:

№ на схеме:58

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:59

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:60

Каталожный номер:A210307000017

Комплект:3

Примечание:

№ на схеме:61

Наименование:Pipe assy, steel, outlet, air compressor

Каталожный номер:10238483

Комплект:1

Примечание:

№ на схеме:62

Наименование:Joint, straight, end

Каталожный номер:10379884

Комплект:1

Примечание:

№ на схеме:63

Наименование:Plug, screw

Каталожный номер:A210332000001

Комплект:2

Примечание:

№ на схеме:64

Наименование:Connector, spacer

Каталожный номер:A229900003257

Комплект:1

Примечание:

№ на схеме:65

Наименование:Connector, measuring

Каталожный номер:A229900003037

Комплект:1

Примечание:

№ на схеме:66

Наименование:Drain valve assembly

Каталожный номер:A220401000202

Комплект:6

Примечание:

№ на схеме:67

Каталожный номер:A229900003046

Комплект:2

Примечание:

№ на схеме:68

Наименование:Barrel, gas storage

Каталожный номер:A229900003260

Комплект:1

Примечание:

№ на схеме:69

Наименование:Bracket assy, reservoir, air

Каталожный номер:10134918

Комплект:1

Примечание:

№ на схеме:70

Каталожный номер:A210770000424

Комплект:1

Примечание:

№ на схеме:71

Наименование:Band assy, reservoir, air

Каталожный номер:10135646

Комплект:10

Примечание:

№ на схеме:72

Наименование:Bolt

Каталожный номер:A210114000067

Комплект:3

Примечание:

№ на схеме:73

Каталожный номер:A210401000002

Комплект:3

Примечание:

№ на схеме:74

Наименование:Dryer

Каталожный номер:A229900008874

Комплект:1

Примечание:

№ на схеме:75

Каталожный номер:A229900003463

Комплект:2

Примечание:

№ на схеме:76

Каталожный номер:A229900003051

Комплект:3

Примечание:

№ на схеме:77

Наименование:Pipe assy, steel, connecting, regeneration tube

Каталожный номер:10490167

Комплект:1

Примечание:

№ на схеме:78

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:79

Каталожный номер:A210401000017

Комплект:14

Примечание:

№ на схеме:80

Наименование:Pipe assy, steel, connecting, check valve

Каталожный номер:10490203

Комплект:2

Примечание:

№ на схеме:81

Наименование:Valve, one-way

Каталожный номер:A220401000230

Комплект:1

Примечание:

№ на схеме:82
