Цилиндр масляный 10182108

Цилиндр масляный 10182108

← Корпус основной 10221787 Датчик угла поворота a810312000264 →

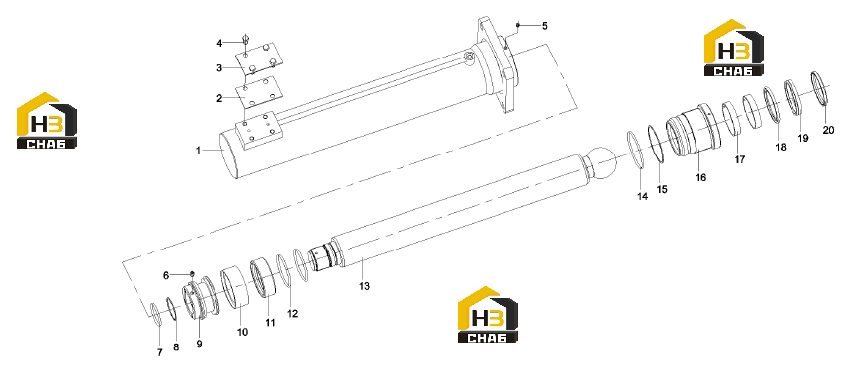

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder assy
Каталожный номер:10182110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Spacer, protecting
Каталожный номер:10182106
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate, protecting
Каталожный номер:10182107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210111000125
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:A210208000024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:A210208000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:A210609000067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ring, retaining
Каталожный номер:10182105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Piston
Каталожный номер:10182101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, Seal
Каталожный номер:B230101001155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spacer
Каталожный номер:10876762
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:A210609000079
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Piston rod
Каталожный номер:10182102
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:A210609000087
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ring, retaining
Каталожный номер:10182104
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sleeve, guide
Каталожный номер:10182103
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Ring, guide
Каталожный номер:B230101001158
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Ring, seal, GS
Каталожный номер:B230101001161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Ring, seal, SIL
Каталожный номер:B230101001162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Ring, dustproof, PWD
Каталожный номер:A880808070039
Комплект:1
Примечание:
