Цилиндр амплитудный масляный 10059435

Цилиндр амплитудный масляный 10059435

← Часть поворотная 10789107 Подшипник a810302081015 →

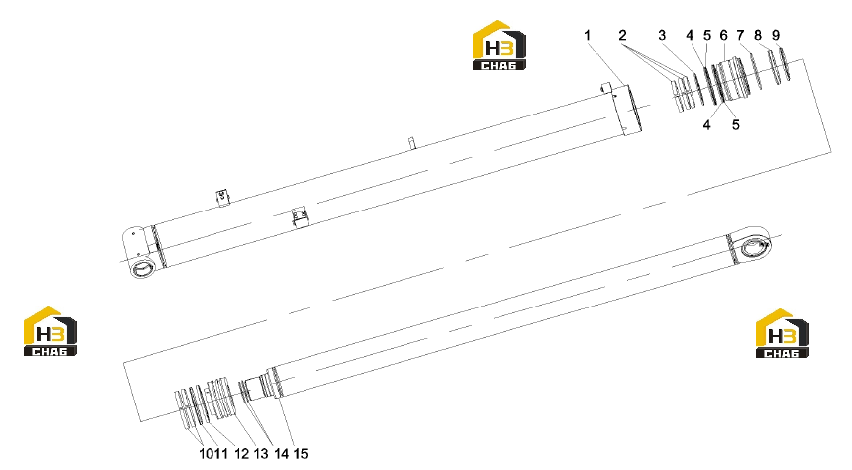

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cylinder assy
Каталожный номер:10059444
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Ring, backup
Каталожный номер:B230101001582
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ring, seal
Каталожный номер:A880806030025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:A210609000219
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ring, retaining
Каталожный номер:10882547
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sleeve, guide
Каталожный номер:10059440
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:A210609000328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BS-ring, seal
Каталожный номер:B230101000507
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ring, dustproof
Каталожный номер:60051083
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, backup
Каталожный номер:B230101001581
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:B7-ring, seal
Каталожный номер:B230101000424
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, seal
Каталожный номер:60022033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Piston
Каталожный номер:10059437
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:A210609000013
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Rod assy, piston
Каталожный номер:10059462
Комплект:1
Примечание:
