Трубопровод передней части a810201023784

Трубопровод передней части a810201023784

← Трубопровод гидравлики 10180365 (часть 4) Маслосборник a810201062325 →

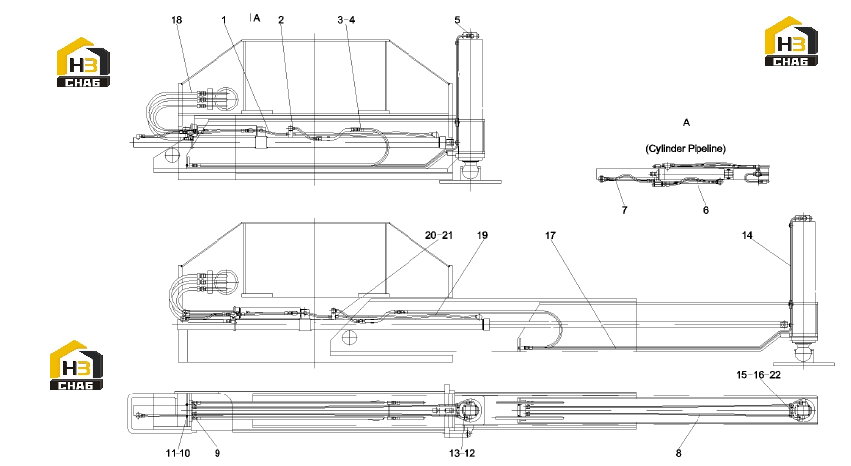

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose, rubber
Каталожный номер:B230103000086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector, pipe
Каталожный номер:B210780000115
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, pipe
Каталожный номер:A229900002776
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose, rubber
Каталожный номер:B230103000319
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, pipe
Каталожный номер:A229900002578
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103002346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103006904
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pipe assy, steel
Каталожный номер:A810201023787
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Catcher assy, oil
Каталожный номер:A810201062325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210401000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Lock, hydraulic, dual-directional
Каталожный номер:B222200000021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:A210204000149
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose, rubber
Каталожный номер:B230103008243
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pipe assy, steel
Каталожный номер:11008167
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bracket assy, oil inlet
Каталожный номер:11008111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pipe assy, steel, return
Каталожный номер:11008192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose, rubber
Каталожный номер:B230103000332
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Pipe assy, steel
Каталожный номер:11008119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Connector, pipe
Каталожный номер:21003061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Connector, pipe
Каталожный номер:A229900003506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-ring
Каталожный номер:A210609000312
Комплект:1
Примечание:
