Трубопровод гидравлики 10180365 (часть 3)

← Трубопровод гидравлики 10180365 (часть 2) Трубопровод гидравлики 10180365 (часть 4) →

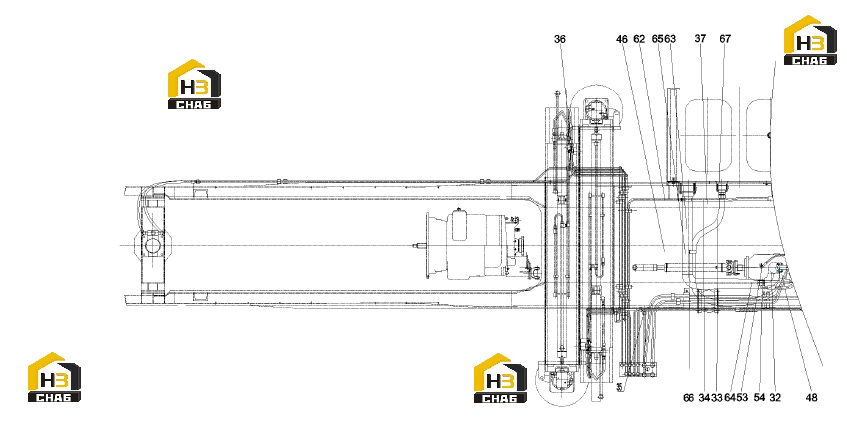

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Pipe, steel

Каталожный номер:A810201023111

Комплект:1

Примечание:

№ на схеме:32

Наименование:Ring, O

Каталожный номер:A210609000077

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose, rubber

Каталожный номер:B230103007011

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose, rubber

Каталожный номер:B230103004339

Комплект:2

Примечание:

№ на схеме:35

Наименование:Joint body

Каталожный номер:11050749

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pipe, steel

Каталожный номер:A810201023275

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw

Каталожный номер:A210204000016

Комплект:4

Примечание:

№ на схеме:46

Наименование:Screw

Каталожный номер:A210203000012

Комплект:8

Примечание:

№ на схеме:48

Наименование:Oil pump assy

Каталожный номер:10180367

Комплект:1

Примечание:

№ на схеме:53

Наименование:Connector, pipe

Каталожный номер:A229900002559

Комплект:1

Примечание:

№ на схеме:54

Наименование:Connector, pipe

Каталожный номер:A229900002561

Комплект:2

Примечание:

№ на схеме:62

Наименование:Pipe assy, steel

Каталожный номер:11050746

Комплект:1

Примечание:

№ на схеме:63

Наименование:Piping assy, steel, suction, 1

Каталожный номер:11051855

Комплект:1

Примечание:

№ на схеме:64

Наименование:Piping assy, steel, suction, 2

Каталожный номер:11051859

Комплект:1

Примечание:

№ на схеме:65

Наименование:Hose, rubber, suction

Каталожный номер:10906366

Комплект:1

Примечание:

№ на схеме:66

Наименование:T - Hoop

Каталожный номер:A210855000052

Комплект:4

Примечание:

№ на схеме:67

Наименование:Mat, rubber

Каталожный номер:A820606020248

Комплект:2

Примечание:
