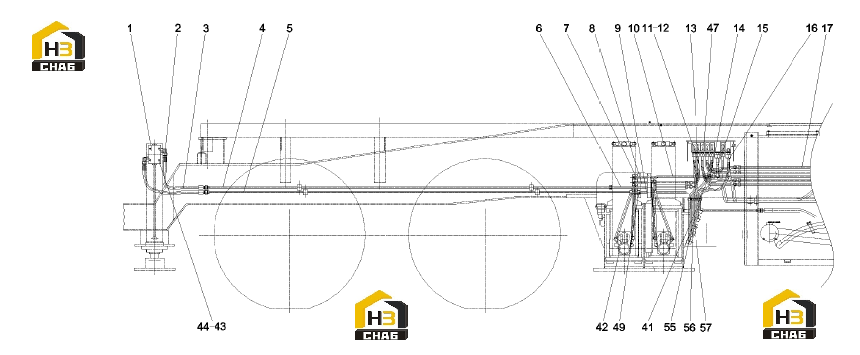

Трубопровод гидравлики 10180365 (часть 1)

← Система гидравлическая 10180366 Трубопровод гидравлики 10180365 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock, hydraulic, dual-directional

Каталожный номер:B222200000021

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:A229900002578

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103003345

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pipe, steel

Каталожный номер:A810201023110

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe, steel

Каталожный номер:A810201023111

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe, steel

Каталожный номер:A810201026000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe, steel

Каталожный номер:A810201023179

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe, steel

Каталожный номер:A810201023180

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe, steel

Каталожный номер:A810201023270

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe, steel

Каталожный номер:A810201023276

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe, steel

Каталожный номер:A810201023277

Комплект:2

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:A229900005515

Комплект:12

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103000330

Комплект:9

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:A229900002747

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103000367

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103008060

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pipe, steel

Каталожный номер:A810201023284

Комплект:2

Примечание:

№ на схеме:41

Наименование:Pipe, steel

Каталожный номер:A810201023178

Комплект:1

Примечание:

№ на схеме:42

Наименование:Piping, outrigger, front

Каталожный номер:A810201023784

Комплект:2

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:A210204000149

Комплект:4

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:47

Наименование:Multi-way valve assy

Каталожный номер:10138579

Комплект:1

Примечание:

№ на схеме:49

Наименование:Connector, pipe

Каталожный номер:A229900002562

Комплект:1

Примечание:

№ на схеме:55

Наименование:Pipe assy, steel

Каталожный номер:11008224

Комплект:1

Примечание:

№ на схеме:56

Наименование:Pipe assy, steel

Каталожный номер:11008226

Комплект:1

Примечание:

№ на схеме:57

Наименование:Pipe assy, steel

Каталожный номер:11008229

Комплект:1

Примечание:
