Ступенька в сборе, передняя, левая 10575004

← Платформа и кронштейн в сборе 10671016 (часть 3) Ступенька в сборе, задняя, левая 10173873 →

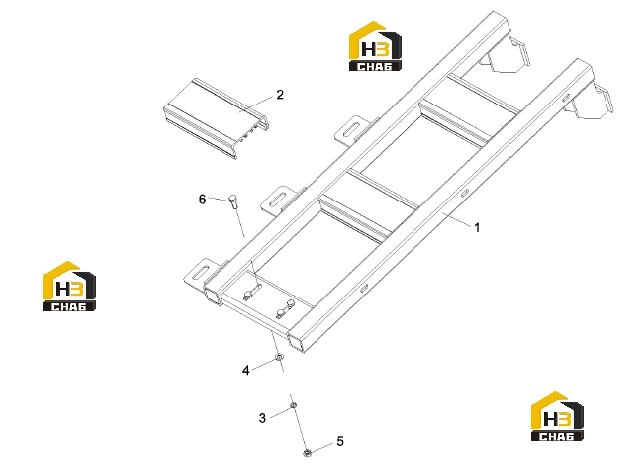

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ladder frame

Каталожный номер:10575003

Комплект:1

Примечание:

№ на схеме:2

Наименование:Crimped edge holder, AL alloy

Каталожный номер:10131358

Комплект:3

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000017

Комплект:14

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000013

Комплект:12

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:12

Примечание:
