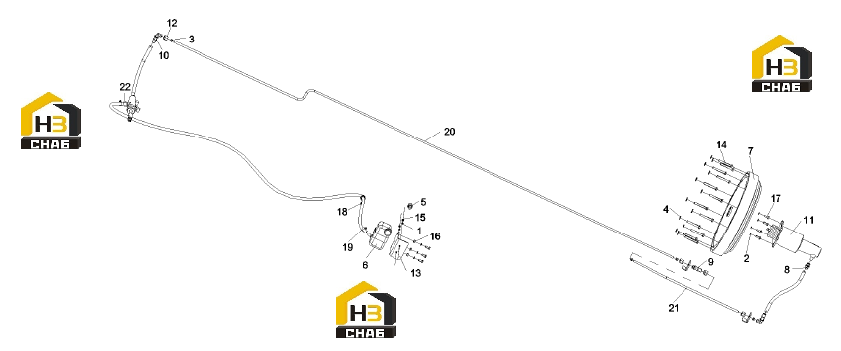

Сцепление 10597787

← Устройство приводной системы 10203390 Коробка передач 10930898 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000017

Комплект:9

Примечание:

№ на схеме:3

Наименование:Sleeve, clip

Каталожный номер:A210710000001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:5

Наименование:Hose assy, clutch

Каталожный номер:60011618

Комплект:2

Примечание:

№ на схеме:6

Наименование:Oil can, clutch

Каталожный номер:A229900006403

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clutch assembly

Каталожный номер:A222300000040

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000647

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000649

Комплект:2

Примечание:

№ на схеме:11

Наименование:Clutch booster

Каталожный номер:A229900003565

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210306000011

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bracket, oil can

Каталожный номер:10075057

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000297

Комплект:12

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:7

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:A229900004664

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hoop - Hose

Каталожный номер:A229900001347

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pipe, oil, clutch booster

Каталожный номер:10597770

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe, oil, clutch booster

Каталожный номер:10609067

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber, clutch

Каталожный номер:11008086

Комплект:1

Примечание:
