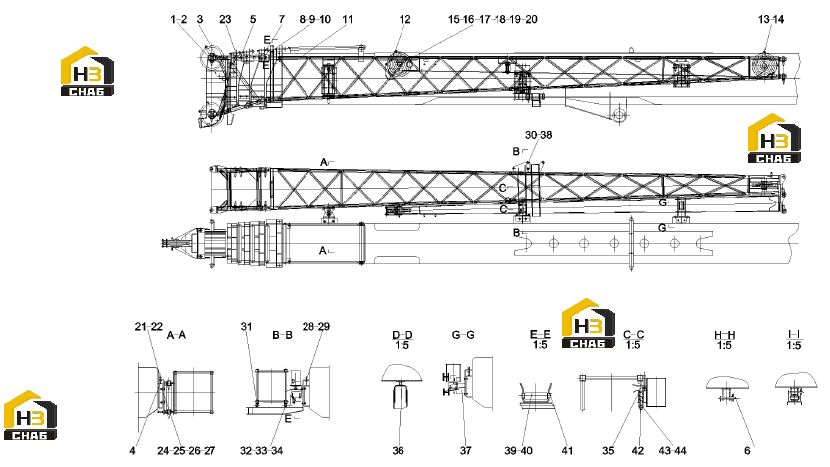

Стрела крана 10667459

← Стрела 10663087 (часть 6) Крепление шкива a819700000631 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin, lock

Каталожный номер:10602820

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pin, clamp

Каталожный номер:10034875

Комплект:18

Примечание:

№ на схеме:3

Наименование:Boomfoot assy

Каталожный номер:10631934

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate, bearer

Каталожный номер:10603861

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pin, lock

Каталожный номер:10602826

Комплект:16

Примечание:

№ на схеме:6

Наименование:Pin, lock

Каталожный номер:10051620

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plate, connection

Каталожный номер:10602819

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:11

Наименование:Boom assy

Каталожный номер:11203144

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rack, folding boom

Каталожный номер:10595326

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin, retainer

Каталожный номер:10043523

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:A210501000021

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plate, catch

Каталожный номер:10137549

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:18

Наименование:Pulley subassy

Каталожный номер:A819700000631

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spacer

Каталожный номер:10131942

Комплект:4

Примечание:

№ на схеме:20

Наименование:Shaft

Каталожный номер:10602812

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000443

Комплект:5

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000029

Комплект:9

Примечание:

№ на схеме:23

Наименование:Plate, connection

Каталожный номер:10603884

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000055

Комплект:12

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000028

Комплект:12

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210405000003

Комплект:12

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:28

Наименование:Bolt M24x130GB5783 dacrotizing

Каталожный номер:24004516

Комплект:2

Примечание:

№ на схеме:29

Наименование:Nut M24GB6182 Grade 12

Каталожный номер:24004753

Комплект:2

Примечание:

№ на схеме:30

Наименование:Support assy

Каталожный номер:10667422

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:32

Наименование:Shaft, roller, carrier

Каталожный номер:A820301016852

Комплект:4

Примечание:

№ на схеме:33

Наименование:Pulley

Каталожный номер:A820601040348

Комплект:4

Примечание:

№ на схеме:34

Наименование:Pin

Каталожный номер:A210491000018

Комплект:4

Примечание:

№ на схеме:35

Наименование:Spring

Каталожный номер:A210616000032

Комплект:1

Примечание:

№ на схеме:36

Наименование:Support

Каталожный номер:10597491

Комплект:1

Примечание:

№ на схеме:37

Наименование:Support, folding boom

Каталожный номер:10071576

Комплект:1

Примечание:

№ на схеме:38

Наименование:Pin, elastic

Каталожный номер:A829900002661

Комплект:5

Примечание:

№ на схеме:39

Наименование:Shaft, roller, carrier

Каталожный номер:10051690

Комплект:1

Примечание:

№ на схеме:40

Наименование:Roller, carrier, nylon

Каталожный номер:A820699000605

Комплект:1

Примечание:

№ на схеме:41

Наименование:Plate, catch

Каталожный номер:A820101323898

Комплект:1

Примечание:

№ на схеме:42

Наименование:Shaft

Каталожный номер:10248958

Комплект:1

Примечание:

№ на схеме:43

Наименование:Shaft

Каталожный номер:10032127

Комплект:1

Примечание:

№ на схеме:44

Наименование:Pin shaft, spring

Каталожный номер:10138021

Комплект:1

Примечание:
