Стрела 10663087 (часть 1)

Стрела 10663087 (часть 1)

← Шильдики 11031379 Стрела 10663087 (часть 2) →

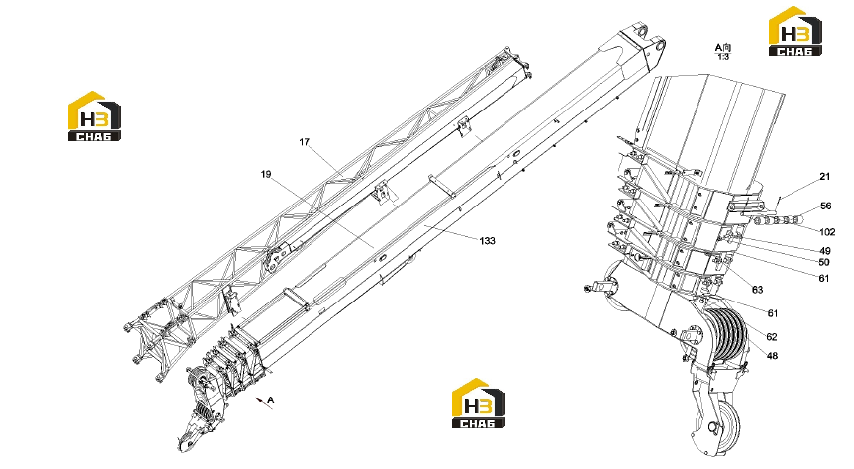

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:17
Наименование:Jib
Каталожный номер:10667459
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Telescoping mechanism
Каталожный номер:10649855
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Pin
Каталожный номер:A210501000039
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Screw
Каталожный номер:A210204000160
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Nut
Каталожный номер:A210307000005
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Bolt
Каталожный номер:A210111000117
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:Sleeve
Каталожный номер:10138993
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:Block, bumper
Каталожный номер:10041332
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:Pillow, adjusting
Каталожный номер:10041333
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:63
Наименование:Pillow, adjusting
Каталожный номер:10041336
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:102
Наименование:Shaft
Каталожный номер:10260636
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:133
Наименование:Cylinder assy, boom, telescoping
Каталожный номер:10047105
Комплект:1
Примечание:
