Соединение 10117085

← Жгут проводов 10182609 Клапан электромагнитный 10181949 →

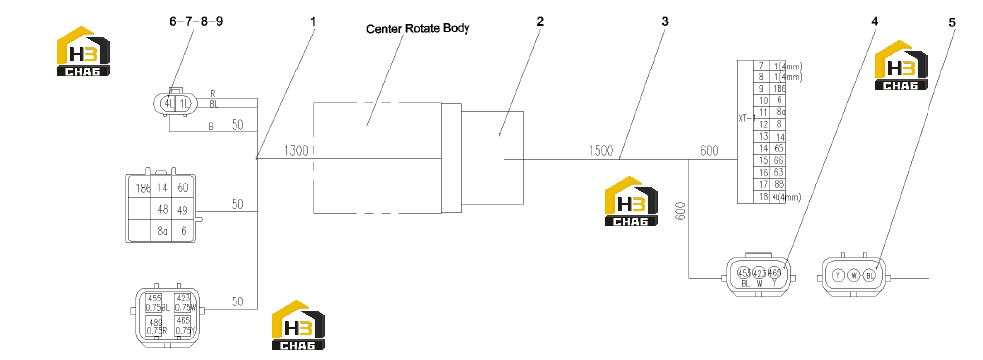

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, conductive, central

Каталожный номер:A249900001096

Комплект:1

Примечание:

№ на схеме:2

Наименование:Jacket As - Receptacle

Каталожный номер:B241000000005

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sleeve, protective, plug, three-wire

Каталожный номер:B241000000004

Комплект:1

Примечание:

№ на схеме:4

Наименование:Socket, chip-type

Каталожный номер:B241000000001

Комплект:5

Примечание:

№ на схеме:5

Наименование:Plug, water

Каталожный номер:B241200000461

Комплект:10

Примечание:

№ на схеме:6

Наименование:Plug, chip-type

Каталожный номер:B241000000002

Комплект:5

Примечание:

№ на схеме:7

Наименование:Jacket, socket, two-wire

Каталожный номер:B241000000018

Комплект:1

Примечание:

№ на схеме:8

Наименование:Jacket, plug, two-wire

Каталожный номер:B241000000003

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, hose, quick

Каталожный номер:A229900004047

Комплект:1

Примечание:
