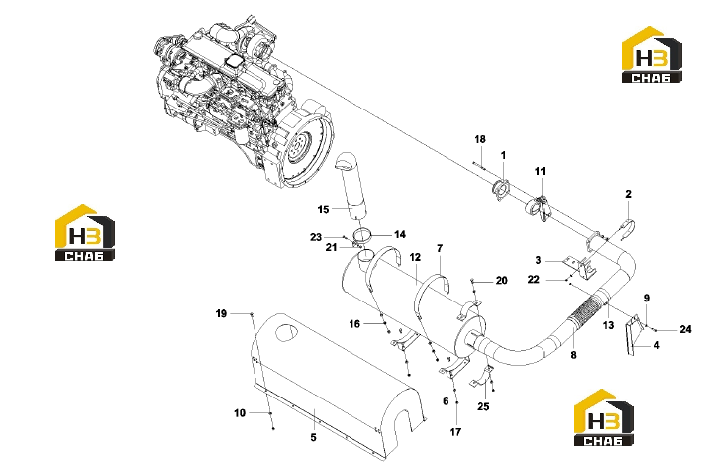

Система выхлопная 10210603

← Система впуска воздуха 10207320 Система охлаждения 10208511 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe assy, exhaust, 1

Каталожный номер:00001346

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp strip assy

Каталожный номер:00001381

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket assy, exhaust pipe

Каталожный номер:10003733

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket assy

Каталожный номер:10021992

Комплект:1

Примечание:

№ на схеме:5

Наименование:Heat shield, silencer

Каталожный номер:10026783

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket assy, silencer

Каталожный номер:10033686

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clamp strip assy, silencer

Каталожный номер:10028671

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pipe assy, exhaust, rear

Каталожный номер:10209442

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000007

Комплект:5

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000011

Комплект:18

Примечание:

№ на схеме:11

Наименование:Valve, brake, exhaust

Каталожный номер:60009016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Silencer

Каталожный номер:A229900003109

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, exhaust pipe

Каталожный номер:A820101329834

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp, exhaust pipe

Каталожный номер:10385441

Комплект:1

Примечание:

№ на схеме:15

Наименование:Exhaust pipe assy

Каталожный номер:10177235

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000017

Комплект:16

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210319000001

Комплект:14

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210110000171

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:14

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000012

Комплект:3

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210314000008

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:1

Примечание:

№ на схеме:25

Наименование:Thimble of exhaust tube

Каталожный номер:11472104

Комплект:2

Примечание:
