Система подвески передняя a810314000011

Система подвески передняя a810314000011

← Устройство подвески 10054662 Система подвески задняя a810314000010 →

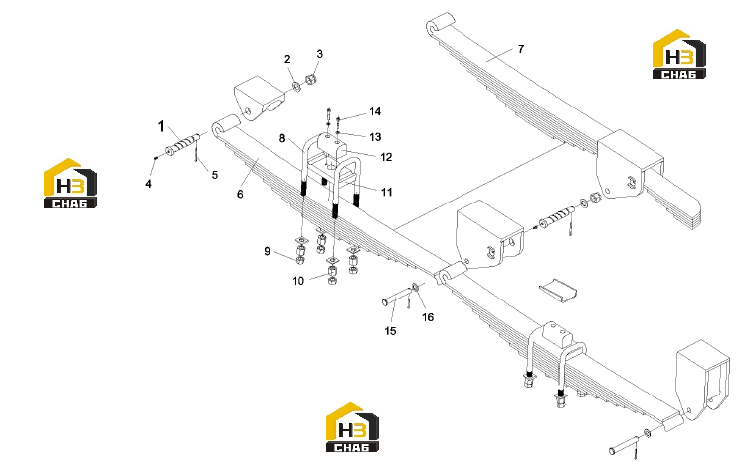

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rocker, suspension, front
Каталожный номер:A820301021138
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210405000009
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut
Каталожный номер:A210355000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cup, oil
Каталожный номер:A210804000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:A210491000018
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Front left armor plate spring assembly
Каталожный номер:A229900003119
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spring assembly, front right armor plate
Каталожный номер:A229900003120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt, U type
Каталожный номер:A820301021139
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:A210308000023
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:A210321000010
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover, spring, front
Каталожный номер:A820403000752
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shock absorber
Каталожный номер:A810497000938
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210405000007
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:A210204000153
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pin, lock, spring
Каталожный номер:A820301015960
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:A210405000008
Комплект:4
Примечание:
