Система подачи масла 10209484

Система подачи масла 10209484

← Крепление двигателя 10199380 Система впуска воздуха 10207320 →

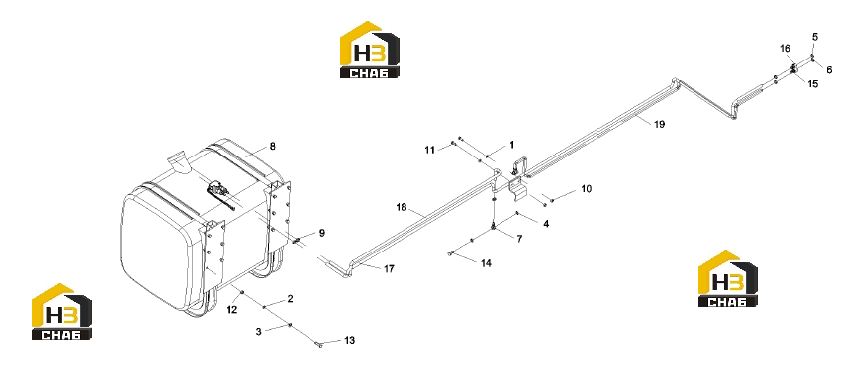

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:A210401000002
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000001
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210434000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210434000008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210434000009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Joint, band, ring, manual oil pump
Каталожный номер:A229900007586
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Tank, fuel
Каталожный номер:60036348
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hoop
Каталожный номер:A210855000003
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:A210319000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210307000031
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000040
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Link bolt
Каталожный номер:A210459000007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Joint, piping, suction
Каталожный номер:10178417
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Joint, piping, return
Каталожный номер:10178418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Piping, return
Каталожный номер:10209481
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Piping, suction, fuel filter, diesel engine
Каталожный номер:10209482
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Piping, suction, diesel engine
Каталожный номер:10209483
Комплект:1
Примечание:
