Шкив на конце стрелы 10585149

Шкив на конце стрелы 10585149

← Опора канатная 10042078 Шкив в сборе 11205605 →

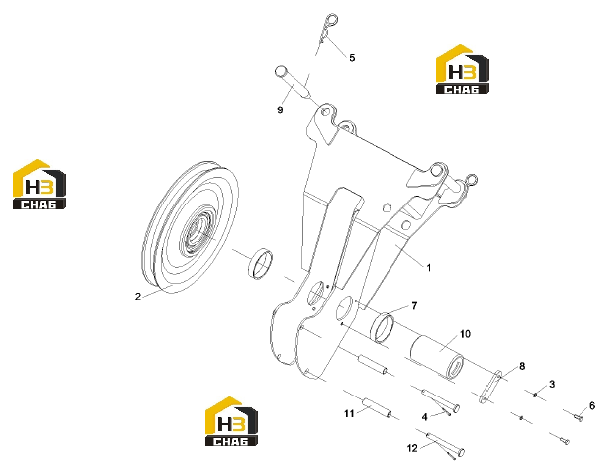

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pulley bracket, boom end
Каталожный номер:10585145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pulley subassy
Каталожный номер:A819700000631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:A210501000021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin, elastic
Каталожный номер:A829900002661
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spacer
Каталожный номер:10131942
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate, catch
Каталожный номер:10137549
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin, lock 1
Каталожный номер:10583698
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shaft
Каталожный номер:10583699
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spacer Sleeve
Каталожный номер:11104876
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Backing pin
Каталожный номер:10583700
Комплект:2
Примечание:
