Шарнир поворотный 00002137

Шарнир поворотный 00002137

← Клапан в сборе 11234474 Бак масляный 10095616 →

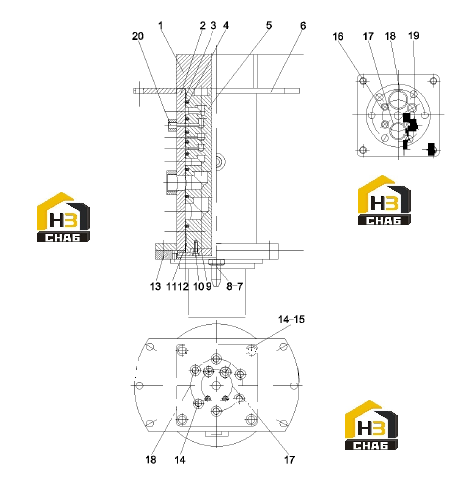

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover, end
Каталожный номер:10114543
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover, retaining
Каталожный номер:10231682
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ring, guide
Каталожный номер:B230101001054
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Seal, oil, TG
Каталожный номер:60023928
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Core
Каталожный номер:10231717
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Flange
Каталожный номер:10016419
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Stud, threaded
Каталожный номер:A820301016411
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover, end
Каталожный номер:10015140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000162
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring, copper
Каталожный номер:10044529
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, seal, star-shaped
Каталожный номер:60018184
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plate, retaining
Каталожный номер:10023186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw
Каталожный номер:A210204000043
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:A210609000287
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring
Каталожный номер:A210609000117
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring
Каталожный номер:A210609000220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O-ring
Каталожный номер:A210609000268
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Plug
Каталожный номер:A229900002547
Комплект:2
Примечание:
