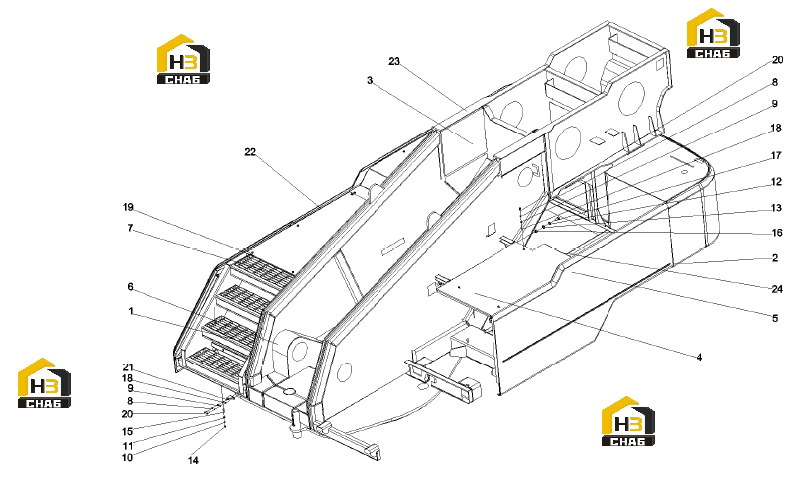

Рама поворотная 10779330

← Механизм поворотный a810302030079 Ступеньки 10764978 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Closing plate subassy, tread side

Каталожный номер:10640789

Комплект:1

Примечание:

№ на схеме:2

Наименование:Closing plate subassy, rear left

Каталожный номер:10640770

Комплект:1

Примечание:

№ на схеме:3

Наименование:Closing plate sunassy, rear right

Каталожный номер:10640762

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket, front

Каталожный номер:10814284

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket, rear

Каталожный номер:10814285

Комплект:1

Примечание:

№ на схеме:6

Наименование:Footstep

Каталожный номер:10764978

Комплект:1

Примечание:

№ на схеме:7

Наименование:Weld subassy, bracket, platform

Каталожный номер:10764951

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000017

Комплект:33

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000007

Комплект:33

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000001

Комплект:11

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000011

Комплект:11

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000004

Комплект:18

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000003

Комплект:18

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000017

Комплект:11

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:11

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000040

Комплект:18

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000100

Комплект:18

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000012

Комплект:33

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:15

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:18

Примечание:

№ на схеме:21

Наименование:Bracket, lamp

Каталожный номер:10781032

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate, cover, upper, front, right

Каталожный номер:10779024

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plate,cover, rear, right

Каталожный номер:10778943

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plate, cover, upper, left

Каталожный номер:10778925

Комплект:1

Примечание:
