Опора выносная 10467307 (часть 1)

Опора выносная 10467307 (часть 1)

← Кронштейн запаски 00000196 Опора выносная 10467307 (часть 2) →

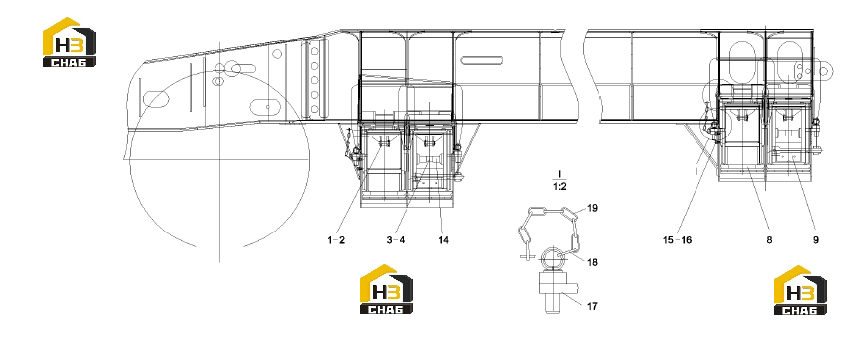

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Shaft, pin
Каталожный номер:A210508000125
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pin
Каталожный номер:A210501000008
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin shaft
Каталожный номер:10009421
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Ring, retainer
Каталожный номер:A210416000048
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Box 1,cylinder, extender
Каталожный номер:10467257
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Box 2, cylinder, extender
Каталожный номер:10467276
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spacer
Каталожный номер:10009419
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:A210111000041
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:A210307000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Lock pin welding
Каталожный номер:A810420000979
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Ring, key
Каталожный номер:A229900000176
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Spacer Sleeve
Каталожный номер:11053706
Комплект:4
Примечание:
