Лебедка 10115809

← Трубопровод измерения давления 11159276 Клапан лебедки 11008069 →

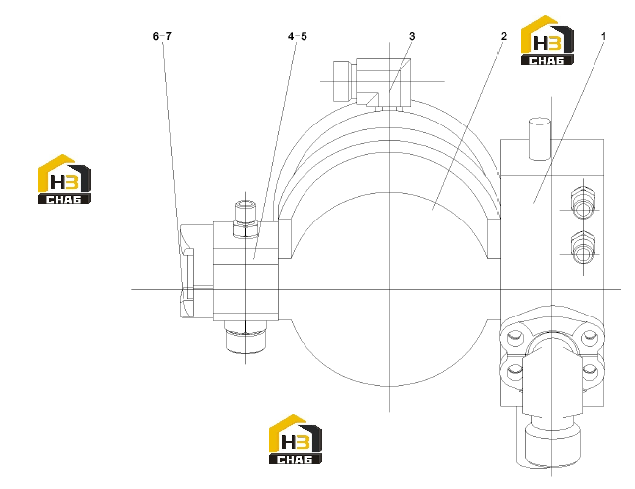

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve assy, balance, winch

Каталожный номер:11008069

Комплект:1

Примечание:

№ на схеме:2

Наименование:Motor, plunger

Каталожный номер:A220501000108

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:A229900002902

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block, transferable

Каталожный номер:11008070

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000117

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange, split

Каталожный номер:B229900000333

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000198

Комплект:8

Примечание:
