Кузов автокрана qy50cs93

Кузов автокрана qy50cs93

← Узел вспомогательный крюка 10137968 Шасси 10217854 →

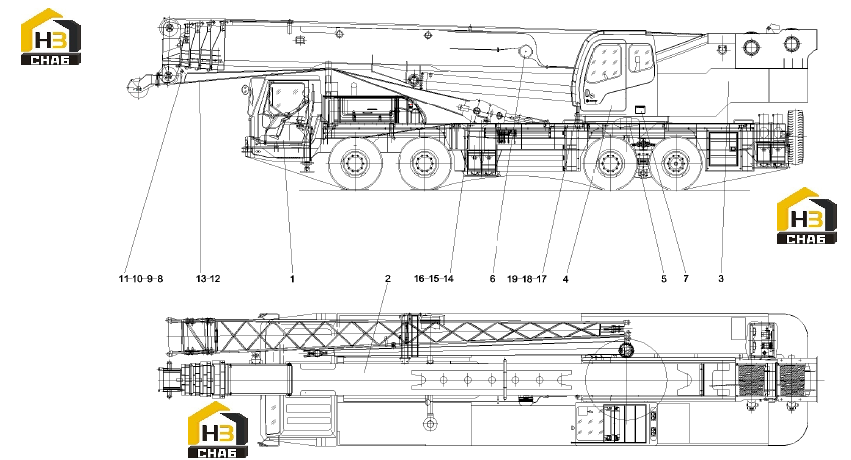

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Chassis, truck crane
Каталожный номер:10217854
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Boom
Каталожный номер:10663087
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Swing table assy
Каталожный номер:10789107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cab, operator, superstructure
Каталожный номер:10172980
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hydraulic system, superstructure
Каталожный номер:10057484
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Electrical system
Каталожный номер:10182732
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:L ayout, plate, name
Каталожный номер:10203754
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Wedge
Каталожный номер:21006584
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sleeve, wedge
Каталожный номер:21006591
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:L ock pin
Каталожный номер:10437917
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin, elastic
Каталожный номер:A829900002661
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Rope, wire, winch, main
Каталожный номер:10503761
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rope, wire, winch, auxiliary
Каталожный номер:10503759
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Lifting hook
Каталожный номер:10016627
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hook, auxiliary
Каталожный номер:10037105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Clamp, rope
Каталожный номер:A219900000037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Inserted pin
Каталожный номер:A810399000593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Threaded stud
Каталожный номер:A820301015200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sleeve
Каталожный номер:A820299001227
Комплект:1
Примечание:
