Крепление 10583572

← Шкив в сборе 10587474 Шкив в сборе 10048659 →

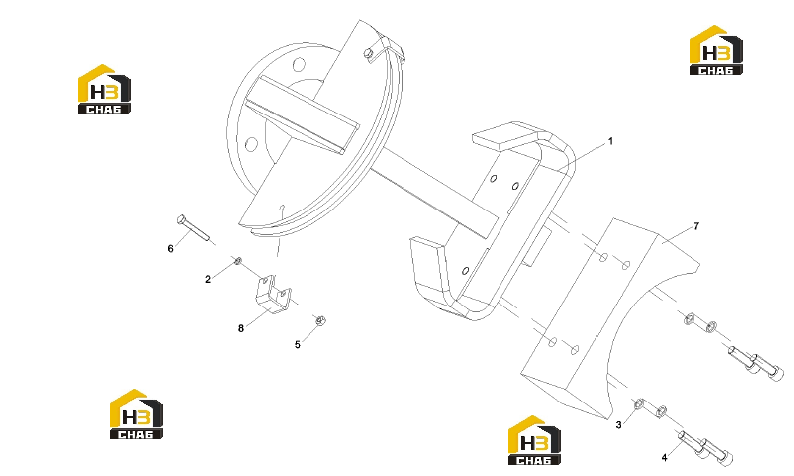

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Stay

Каталожный номер:10583571

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000163

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000085

Комплект:2

Примечание:

№ на схеме:7

Наименование:Slide block

Каталожный номер:10048523

Комплект:1

Примечание:

№ на схеме:8

Наименование:Baffle Ring

Каталожный номер:10048524

Комплект:2

Примечание:
