Клапан поворота 11011669

Клапан поворота 11011669

← Заслонка дроссельная 10138470 Клапан тормозной 10138667 →

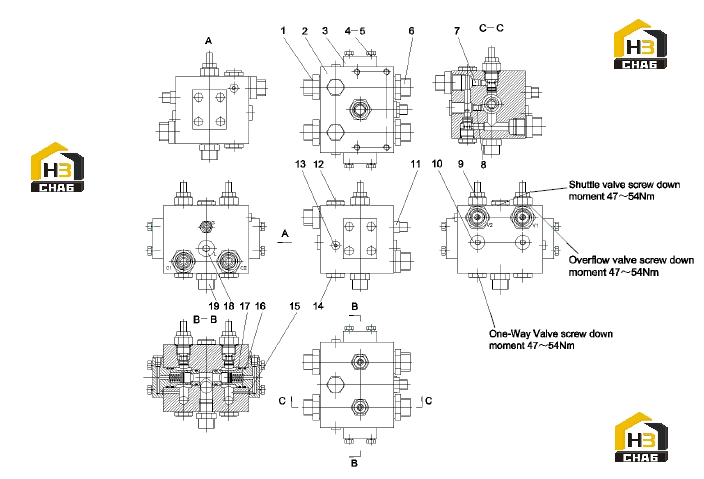

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector, pipe
Каталожный номер:A229900002498
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Valve block, cushion, swing
Каталожный номер:10138492
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate, cover
Каталожный номер:10138489
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210111000092
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector, pipe
Каталожный номер:A229900002581
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw plug, damping
Каталожный номер:10890178
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw plug, damping
Каталожный номер:10890177
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve, overflow
Каталожный номер:B220401000130
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plug
Каталожный номер:A229900003571
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector, pipe
Каталожный номер:A229900002495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Valve, shuttle
Каталожный номер:B220401000041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plug
Каталожный номер:A229900002606
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Valve, one-way
Каталожный номер:B220401000045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:A31C200500100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:A210609000042
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Core, directional control valve
Каталожный номер:A220400000425
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Plug
Каталожный номер:A229900003572
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connector, pipe
Каталожный номер:A229900002814
Комплект:1
Примечание:
