Клапан кондиционера 11242934

← Трубопровод кондиционера 10118515 Челнок клапана 11008089 →

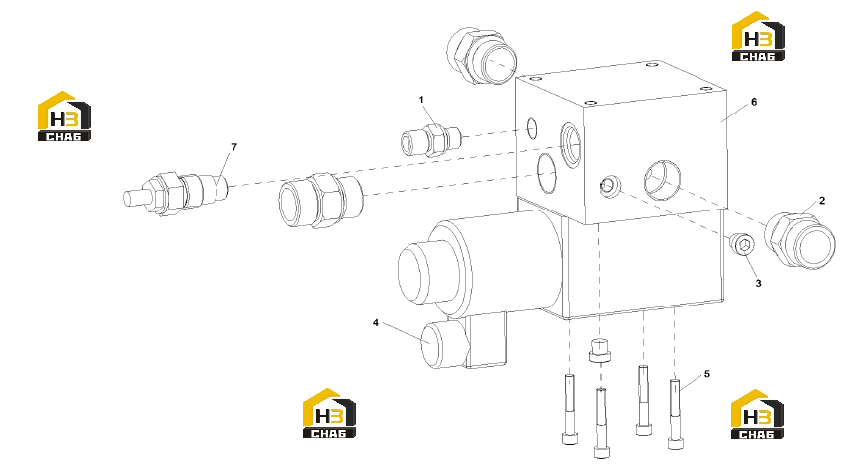

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:A229900002495

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:A229900002581

Комплект:3

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:A229900002606

Комплект:2

Примечание:

№ на схеме:4

Наименование:Valve, change

Каталожный номер:B220400000113

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000135

Комплект:4

Примечание:

№ на схеме:6

Наименование:Block, control, air-conditioner

Каталожный номер:11234967

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve, overflow

Каталожный номер:B220401000130

Комплект:1

Примечание:
