Тяга рулевая 10024646

← Коромысло системы рулевого управления 11305491 Вал карданный рулевой 10024508 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

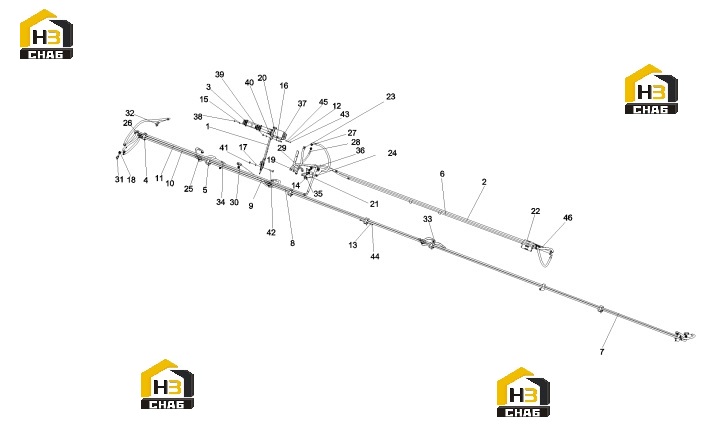

№ на схеме:1

Наименование:Steering oil pump bracket assembly

Каталожный номер:11453936

Комплект:1

Примечание:

№ на схеме:2

Наименование:Emergency oil-absorbing steel pipe assembly

Каталожный номер:10812316

Комплект:1

Примечание:

№ на схеме:3

Наименование:Steering oil pump drive shaft assembly

Каталожный номер:10024508

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel pipe bracket assembly I

Каталожный номер:11178858

Комплект:2

Примечание:

№ на схеме:5

Наименование:Steel pipe bracket assembly II

Каталожный номер:11178859

Комплект:6

Примечание:

№ на схеме:6

Наименование:Steering steel pipe assembly I

Каталожный номер:10024510

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steering steel pipe assembly II

Каталожный номер:10024521

Комплект:2

Примечание:

№ на схеме:8

Наименование:Steering steel pipe assembly III

Каталожный номер:10024524

Комплект:2

Примечание:

№ на схеме:9

Наименование:Steering steel pipe assembly IV

Каталожный номер:10024557

Комплект:2

Примечание:

№ на схеме:10

Наименование:Steel pipe assembly

Каталожный номер:10812300

Комплект:2

Примечание:

№ на схеме:11

Наименование:Steel pipe assembly

Каталожный номер:10812290

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:13

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:16

Примечание:

№ на схеме:14

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:3

Примечание:

№ на схеме:18

Наименование:Pipe joint

Каталожный номер:21002854

Комплект:6

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:23000243

Комплект:2

Примечание:

№ на схеме:20

Наименование:Steering oil pump

Каталожный номер:60021683

Комплект:1

Примечание:

№ на схеме:21

Наименование:Emergency valve

Каталожный номер:B220401000675

Комплект:1

Примечание:

№ на схеме:22

Наименование:Emergency pump

Каталожный номер:B220301000443

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipe joint

Каталожный номер:A229900002582

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pipe joint

Каталожный номер:A229900002506

Комплект:12

Примечание:

№ на схеме:25

Наименование:Pipe joint

Каталожный номер:A229900002933

Комплект:6

Примечание:

№ на схеме:26

Наименование:Pipe joint

Каталожный номер:A229900004342

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pipe joint

Каталожный номер:B210780000039

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:B230103000638

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:B230103001113

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:B230103001116

Комплект:2

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:B230103001724

Комплект:3

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:B230103002135

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:B230103002139

Комплект:2

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103003595

Комплект:9

Примечание:

№ на схеме:35

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M10x40GB5783

Каталожный номер:A210111000027

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt M10x50GB5783

Каталожный номер:A210111000029

Комплект:4

Примечание:

№ на схеме:38

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:39

Наименование:Nut M12GB889.1

Каталожный номер:A210319000006

Комплект:4

Примечание:

№ на схеме:40

Наименование:Bolt M12x50GB5782

Каталожный номер:A210110000185

Комплект:4

Примечание:

№ на схеме:41

Наименование:Nut M16GB889.1

Каталожный номер:A210319000012

Комплект:3

Примечание:

№ на схеме:42

Наименование:Bolt M16x55GB5783

Каталожный номер:A210111000283

Комплект:3

Примечание:

№ на схеме:43

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:44

Наименование:Nut M8GB889.1

Каталожный номер:A210319000004

Комплект:16

Примечание:

№ на схеме:45

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:22

Примечание:

№ на схеме:46

Наименование:bolt

Каталожный номер:10191168

Комплект:4

Примечание:
