Трубопровод телескопического цилиндра 11481996

Трубопровод телескопического цилиндра 11481996

← Трубопровод вспомогательный стрелы 11482211 Комплектующие регулирующего клапана 11050478 →

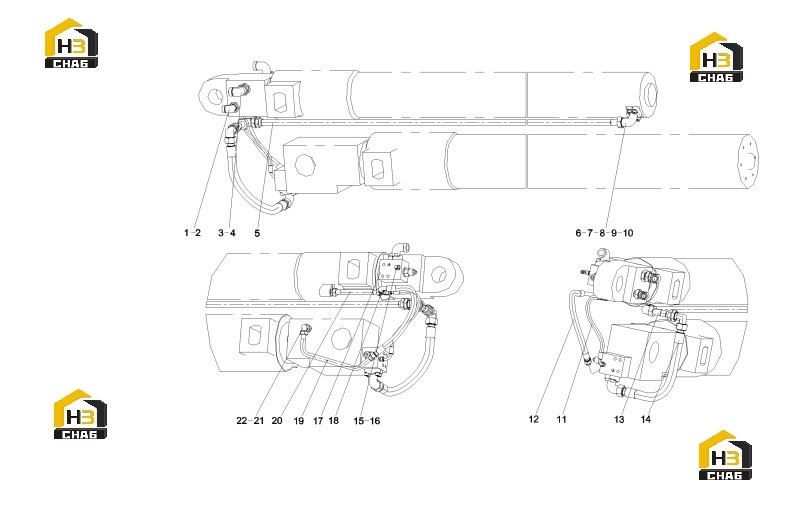

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pipe joint
Каталожный номер:23000611
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe joint
Каталожный номер:A229900002525
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe joint
Каталожный номер:A229900002517
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe joint
Каталожный номер:A229900002789
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Steel pipe assembly
Каталожный номер:10937256
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Right angle flange joint
Каталожный номер:A229900003567
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Folio flange
Каталожный номер:B229900000333
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw M12x45GB70.1
Каталожный номер:A210204000024
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:B230101000215
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose 2SN8-DK0L-DK0L90-450
Каталожный номер:B230103000472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose 2SN16-DK0L-DK0L90-550Q/SY1102
Каталожный номер:B230103000391
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Steel pipe assembly
Каталожный номер:10937258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:B230103007226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pipe joint
Каталожный номер:A229900002570
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe joint
Каталожный номер:A229900002559
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Balance valve
Каталожный номер:B220401001201
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Pipe joint
Каталожный номер:A229900002928
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Steel pipe assembly
Каталожный номер:10937262
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Steel pipe assembly
Каталожный номер:10937260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Pipe joint
Каталожный номер:A229900002561
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Pipe joint
Каталожный номер:A229900002581
Комплект:2
Примечание:
