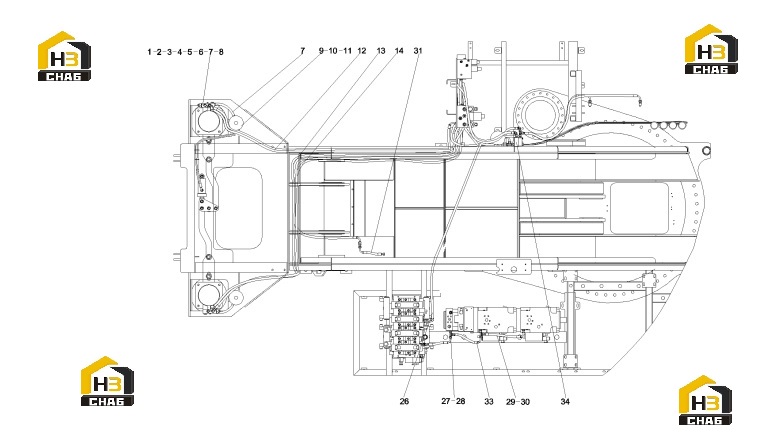

Трубопровод противовеса 11430039 (часть 1)

← Радиатор a229900002327 Трубопровод противовеса 11430039 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Boom balance valve S

Каталожный номер:B220401000937

Комплект:3

Примечание:

№ на схеме:2

Наименование:One-way damping valve

Каталожный номер:B220400000320

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bolt M6x45GB5783

Каталожный номер:A210111000085

Комплект:3

Примечание:

№ на схеме:4

Наименование:Pipe joint

Каталожный номер:B210780001026

Комплект:6

Примечание:

№ на схеме:5

Наименование:Pipe joint

Каталожный номер:A229900002938

Комплект:10

Примечание:

№ на схеме:6

Наименование:Pipe joint

Каталожный номер:A229900002559

Комплект:8

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103005853

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:21021423

Комплект:3

Примечание:

№ на схеме:9

Наименование:Accumulator AB

Каталожный номер:B229900000084

Комплект:3

Примечание:

№ на схеме:10

Наименование:Lock nut

Каталожный номер:10590590

Комплект:3

Примечание:

№ на схеме:11

Наименование:Pipe joint

Каталожный номер:A229900002541

Комплект:3

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103003381

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103003685

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103003553

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103004371

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe joint

Каталожный номер:A229900002570

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:21018529

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose 2SN8-DKOL-DKOL90-500

Каталожный номер:B230103000473

Комплект:2

Примечание:

№ на схеме:30

Наименование:Pipe joint

Каталожный номер:A229900002495

Комплект:3

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:B230103003381

Комплект:2

Примечание:

№ на схеме:33

Наименование:Hose 2SN8-DKOL-DKOL90-600Q/SY1102

Каталожный номер:B230103000475

Комплект:1

Примечание:

№ на схеме:34

Наименование:Boom balance valve mounting seat

Каталожный номер:10456645

Комплект:1

Примечание:
