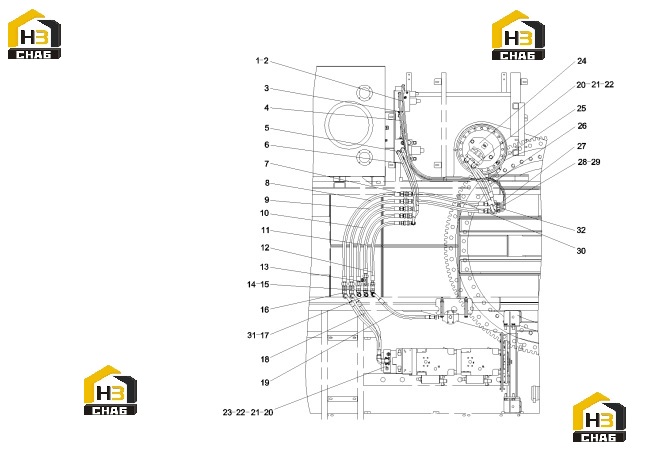

Трубопровод гидравлический редуктора 11430040

← Трубопровод гидравлический 11430025 (часть 2) Комплектующие плунжерного мотора b220501000163 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose 1SN8-DKOL-DKOL90-1800Q/SY1102

Каталожный номер:B230103002373

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe joint

Каталожный номер:A229900002559

Комплект:4

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103003290

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103003552

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103000304

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103000397

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe joint SV20SOMD

Каталожный номер:B210780000996

Комплект:4

Примечание:

№ на схеме:8

Наименование:Hose Q/SY1102

Каталожный номер:B230103007093

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose 4SP16-DKOS-1000 (with 0.9m plastic sheath)

Каталожный номер:B230103005694

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose Q/SY1102

Каталожный номер:21003803

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose 1Q/SY1102

Каталожный номер:B230103001138

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose 2SN16-DK0L-700Q/SY1102

Каталожный номер:B230103000366

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe joint

Каталожный номер:A229900004359

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe joint SV18LOMDCF

Каталожный номер:B210780000157

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pipe joint

Каталожный номер:A229900004342

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe joint

Каталожный номер:B210780001153

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pipe joint

Каталожный номер:A229900002561

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103001087

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103000393

Комплект:1

Примечание:

№ на схеме:20

Наименование:Right angle flange joint

Каталожный номер:21002923

Комплект:4

Примечание:

№ на схеме:21

Наименование:Folio flange

Каталожный номер:A229900002856

Комплект:8

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101000580

Комплект:4

Примечание:

№ на схеме:23

Наименование:screw

Каталожный номер:A210204000215

Комплект:16

Примечание:

№ на схеме:24

Наименование:Plunger motor

Каталожный номер:B220501000163

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pipe joint

Каталожный номер:A229900002537

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103000557

Комплект:2

Примечание:

№ на схеме:27

Наименование:Transition block assembly

Каталожный номер:11099872

Комплект:1

Примечание:

№ на схеме:28

Наименование:bracket

Каталожный номер:11098942

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose 4SP16-DKOS-700Q/SY1102

Каталожный номер:B230103001054

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pipe joint

Каталожный номер:B210780000685

Комплект:4

Примечание:

№ на схеме:32

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:1

Примечание:
